ZX-RBC1變壓器直阻變比測試儀
適用于Z型變、整流變、接地變、電爐變等的測量
參考標準：
●具有放電聲響報警，電源過熱，電壓反接等保護功能
●可在測量狀態直接切換有載開關，儀器自動刷新數據，無需復位操作
●七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換
說明書
操作視頻ZX-RBC1變壓器直阻變比測試儀采用一次性接線，可完成變比測試以及高低六相直流電阻的測試，無需拆線，只需通過屏幕觸控操作即可實現上述功能。
1. 直阻功能特點

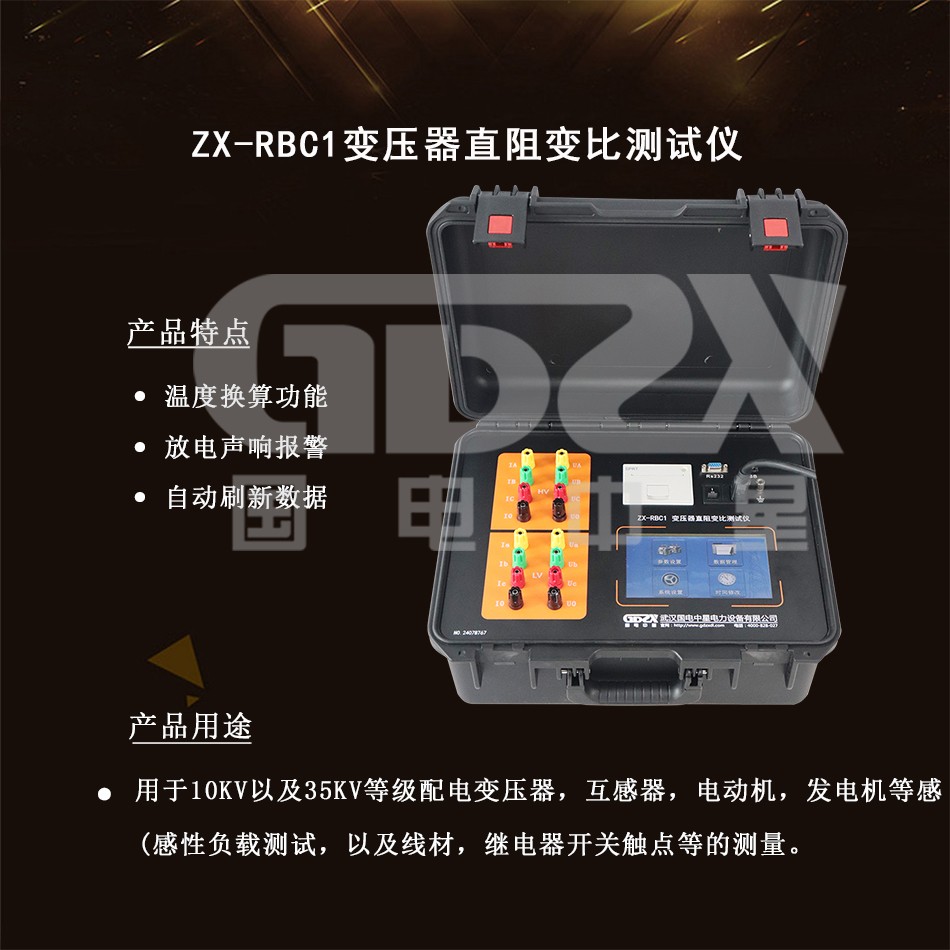

1) 本產品適用于10KV以及35KV等級配電變壓器，互感器，電動機，發電機等感性負載測試，以及線材，繼電器開關觸點等的測量。
2) 具有溫度換算功能，可根據客戶需求換算至不同溫度下的電阻值，便于數據對比。
3) 具有放電聲響報警，電源過熱，電壓反接等保護功能。
4) 可在測量狀態直接切換有載開關，儀器自動刷新數據，無需復位操作。
5) 具有6個電流檔位，并具有自動電流檔位，可根據負載自動選擇電流檔位。
2. 變比功能特點
1) 儀器內部采用三相精密逆變電源，消除了測量時市電電壓的諧波影響，測量更準確。工作電源為發電機時，無任何影響。
2) 采用三相輸出電壓，提高測試速度，可以測量相間夾角，自動識別接線組別0-11，對于低壓測多個繞組的整流變壓器，低壓側無需拆線，即可測量變比和7.5°的角度偏差。
3) 適用變壓器種類廣，特別適用于Z型變、整流變、接地變、電爐變等的測量。
4) 具有高低壓反接保護，變壓器匝間短路保護，分接開關分合不到位保護，輸出全短路保護，增加儀器穩定性。
5) 輸入額定參數后，可自動測量變壓器變比值、誤差值和分接開關分接位，尤其對于分接不對稱的分接開關，也可準確的測量出變壓器分接開關的準確位置，最多可測量99個分接點位的分接開關。
6) 七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換。
1. 直阻主要指標：
1) 直阻測試電流：AUTO、<20mA、40mA、200mA、1A、3A、10A
2) 直阻測試范圍和準確度：
① 10A：0.5mΩ～800mΩ ±(0.2%+2字)
② 3A：2mΩ～2Ω ±(0.2%+2字)
③ 1A：5mΩ～10Ω ±(0.2%+2字)
④ 200mA：100mΩ～50Ω ±(0.2%+2字)
⑤ 40mA：500mΩ～250Ω ±(0.2%+2字)
⑥ <20mA：50Ω～50KΩ ±(0.5%+2字)
3) 最小分辨率：0.1μΩ
4) 顯示：液晶顯示器，電阻顯示有效數字為 4 位
5) 數據存儲：1000組
6) 工作環境：
① 相對濕度: <80%RH，不結露
② 環境溫度: -20℃～40℃
7) 電源：AC 220V±10V，50Hz±1 Hz 保險管 5A
8) 最大功耗： 200W
2. 變比主要指標：
1) 測試量程：變比值 -- 0.9～10000 角度 -- 0-360°
2) 比值精度： ±0.1%+2字( 0.9-500 )
±0.2%+2字( 501-2000 )
±0.5%+2字( 2001-10000 )
3) 角度精度： ±0.2°
4) 輸出電壓：根據負載自動調節
5) 分 辨 率：比值 -- 最小0.0001， 角度 -- 0.01°
6) 工作電源：AC220V±10% 50±1Hz
7) 環境溫度：-10℃～40℃
8) 相對濕度：≤85%，不結露
