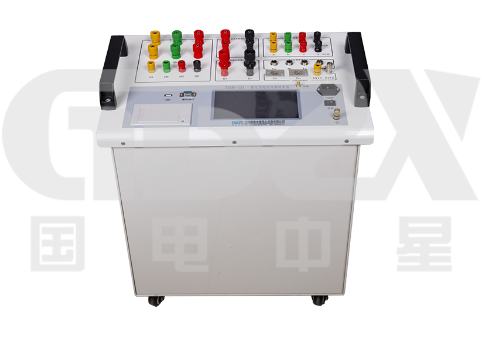

技術解析 | ZXBRY-13A一體化變電綜合測試系統：變電試驗的“移動實驗室”

在變電站預防性試驗和交接試驗現場，技術人員長期面臨一個現實矛盾：試驗項目繁多，所需儀器設備動輒七八臺，搬運、接線、換線耗費大量時間和人力，而在搶修或緊急消缺時，時間恰恰最為寶貴。如何在一套設備上實現多種試驗功能的有機融合，同時保證各項測試的指標不縮水？

本文從技術參數和實際應用角度，對ZXBRY-13A一體化變電綜合測試系統進行深度解析，探討其在變電試驗場景下的適用性與技術特點。

一、變電試驗設備的兩條技術路線

當前變電試驗設備主要分為兩類：

第一類：?jiǎn)喂δ軐Ｓ脙x器

●   點：每臺儀器專攻一項試驗，如直流電阻測試儀、變比測試儀、介損儀等

●   優勢：?jiǎn)雾?xiàng)測試性能集中，技術成熟

●   局限：現場需攜帶多臺設備，接線繁瑣，效率受限

第二類：多功能集成系統

●   特點：將多種試驗功能集成于一臺主機，通過模塊化設計或共用核心單元實現多功能

●   優勢：便攜性高，現場操作流程簡化

●   局限：集成度越高，對硬件設計和抗干擾能力要求越苛刻

ZXBRY-13A屬于第二類中的高集成度代表，宣稱集13種儀器功能于一體，其技術實現方式和各項指標值得關注。

二、功能集成與模塊化設計

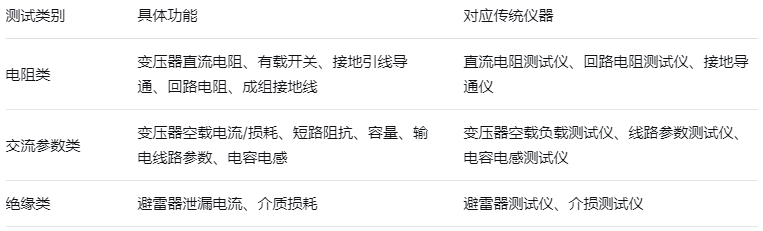

從產品資料看，ZXBRY-13A覆蓋了變電試驗的三大類測試：

技術亮點：采用“網絡模塊化結構”，可根據需求進行功能組合搭配。這意味著硬件層面并非簡單的功能堆砌，而是通過模塊化設計，讓用戶按需選配，避免為用不到的功能買單。

三、核心測試功能技術指標解讀

1. 變壓器直流電阻測試

●   測試電流：10A（可定制）

●   測量范圍：100μΩ~10kΩ

●   測量精度：0.2%±2字

●   技術細節：電流源內部設3000個電流檔位，自動狀態下由微控制器根據被測電阻自動調節，實現寬量程與測量精度的平衡。

2. 變壓器變比測試

●   測量范圍：0.8~10000

●   測量精度：±0.1%±2字

●   功能特點：全自動完成，無需設置參數即可自動識別三相變比、繞組接線方式和組別標號。

3. 回路電阻測試

●   測試電流：100A、200A

●   測量范圍：0~20mΩ

●   測量精度：±0.5%±3字

●   功能特點：具備倒計時功能，測量中接線無極性之分，降低操作失誤風險。

4. 介質損耗測試

●   測量精度：±1% ±0.0004

●   電容測量范圍：3pF~60000pF/10kV

●   介損測量范圍：0~100%

●   技術原理：采用變頻技術和復數電流法，可自動識別電容、電感、電阻三種試品。

5. 氧化鋅避雷器測試

●   泄漏電流測量范圍：0~20mA

●   測量精度：±5%±3字

●   功能特點：支持有線同步、無線同步兩種電壓基準信號取樣方式，可測量全電流、阻性電流及其諧波。

四、現場應用效率分析

根據產品資料，完成常規變電試驗項目“僅需1-2小時，1-2人足矣”。這一效率提升主要來自三個方面：

1. 減少設備搬運與接線時間
傳統模式完成變壓器全套試驗，需搬運直流電阻測試儀、變比測試儀、介損儀、避雷器測試儀等多臺設備，每臺設備單獨接線。集成系統一次接線可完成多項測試，大幅減少重復勞動。

2. 集中式操作界面
7寸彩屏觸摸液晶，全中文菜單，所有功能通過同一界面完成操作。這降低了多臺儀器切換使用的學習成本，也減少了誤操作概率。

3. 數據管理功能
內置測試數據庫管理軟件系統，可存儲100次測量數據（時鐘掉電不丟失），形成統計報表。對于需要長期跟蹤設備狀態的運維場景，這一功能具有實用價值。

五、抗干擾設計分析

變電現場環境復雜，強電場、強磁場干擾是影響測試穩定性的主要因素。ZXBRY-13A在抗干擾方面采用了兩類措施：

物理隔離：通過硬件層面的隔離設計，減少高低壓電路之間的串?dāng)_。

電路抗擾綜合設計：針對現場干擾特點，在信號采集和處理環節采取濾波、屏蔽等技術。

特別在介損測試中采用變頻技術，可有效避開現場工頻干擾，這是當前介損測量的主流抗干擾技術路線。

六、技術適配性分析

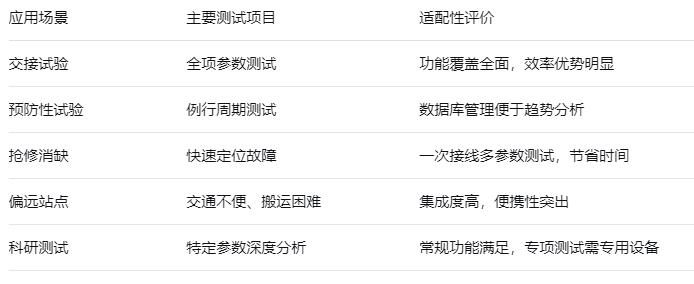

根據變電試驗的不同場景，ZXBRY-13A的適配性如下：

七、使用維護要點

工作電源：AC220V ±10%，適應現場供電條件

環境條件：

●   溫度：-10~40℃

●   常規戶外變電站環境基本覆蓋

物理規格：

●   體積：480×300×850mm

●   質量：32kg

接口配置：RS-485、USB及無線通信接口，便于數據導出

操作建議：

1.使用前檢查電源電壓穩定性

2.大電流測試時確保接線牢固

3.介損測試注意試品表面清潔，避免表面泄漏影響

4.充分利用數據存儲功能，建立設備歷史檔案

八、總結

ZXBRY-13A一體化變電綜合測試系統的技術特點可概括為：

1.功能集成度高：覆蓋電阻類、交流參數類、絕緣類三大領域，集13種儀器功能于一體

2.模塊化設計：可按需組合，避免功能冗余

3.操作流程簡化：集中式界面、全自動測試、無極性接線，降低現場操作難度

4.抗干擾措施到位：物理隔離+電路抗擾+變頻技術，適應復雜現場

5.數據管理實用：本地存儲+報表生成+多種導出方式

對于變電運維和檢修技術人員而言，選擇綜合測試系統的核心考量應是：在保證各項測試指標滿足規程要求的前提下，能否真正提升現場工作效率。 ZXBRY-13A通過高集成度設計，減少了設備搬運和接線時間，同時各項功能的精度指標與專用儀器相當，在需要多項目測試的場合具有明顯的效率優勢。
