ZXYZ-2012A有載分接開關測試儀技術解析：從參數看變壓器分接開關檢測能力

有載分接開關作為變壓器中唯一頻繁動作的機械與電氣結合部件，其過渡波形與過渡電阻的狀態直接關系到變壓器運行的可靠性。在發電廠、變電站及變壓器制造企業的預防性試驗中，分接開關測試儀的選擇直接影響檢測數據的可信度與現場作業效率。本文基于公開技術參數，對ZXYZ-2012A變壓器有載分接開關測試儀進行多維度解析，為技術人員開展設備選型與現場檢測提供參考。

一、 產品定位與設計思路

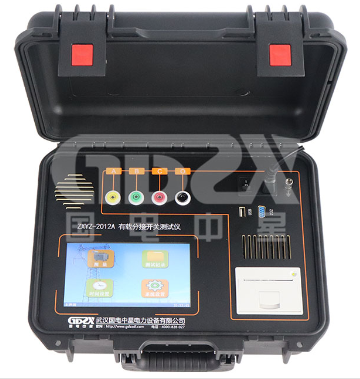

ZXYZ-2012A定位于變壓器有載分接開關的過渡過程參數測試，適用于電力系統發供電單位及變壓器制造行業的現場交接試驗、預防性試驗及故障診斷。從設計理念上看，該儀器在保證測量精度的前提下，重點強化了便攜性與操作智能化，以適應當前變電站作業現場對設備輕量化、數據可視化的實際需求。

二、 核心測試能力解析

1. 輸出電流與過渡電阻測量范圍

分接開關測試通常采用恒流源法，通過施加恒定電流測量過渡電阻與過渡時間。ZXYZ-2012A提供1.0A、0.5A、0.2A三檔輸出電流，對應不同的過渡電阻測量范圍：

●   1.0A檔位：0.3Ω~20Ω，適用于常規繞組電阻較小的變壓器分接開關檢測；

●   0.5A檔位：5Ω~40Ω，覆蓋中等阻值范圍；

●   0.2A檔位：20Ω~100Ω，適用于大阻值過渡電阻或特殊結構分接開關。

三檔電流配置使儀器對不同容量、不同電壓等級的變壓器均具備良好的適應性，現場人員可根據預估阻值選擇合適的測試檔位，避免因量程不匹配導致的測量偏差。

2. 時間參數測量能力

過渡時間是判斷分接開關切換同步性與觸頭燒損程度的關鍵指標。該儀器過渡時間測量范圍0~320ms，可覆蓋各種型號有載分接開關的典型過渡過程。20kHz的采樣速率意味著每秒鐘采集20000個數據點，對應時間分辨率為0.05ms，結合±（0.1%讀數±0.2ms）的時間測量精度，能夠清晰捕捉過渡過程中的波形細節，為技術人員分析切換時序、判斷觸頭動作順序提供數據支撐。

3. 開路電壓設計

儀器開路電壓為24V，這一電壓等級既能保證對過渡電阻的有效激勵，又兼顧了現場測試的安全性，符合電力測試設備的一般設計規范。

三、 智能化與操作便捷性

1. 直讀功能與繞組適應性

針對變壓器繞組接線方式的多樣性，ZXYZ-2012A支持Yn、Y、D不同接線形式的測試，且阻值無需人工換算即可直接顯示。這一設計減少了現場人員的計算環節，避免了因換算錯誤導致的誤判。同時，儀器支持帶繞組或不帶繞組兩種測試模式，為不同試驗條件下的檢測提供了靈活性。

2. 波形顯示與數據管理

儀器配備7英寸液晶顯示屏，在戶外光線條件下可清晰查看測試波形。參數中提到“波形顯示根據采樣值自動調整電阻、時間值幅值”，即儀器能夠根據實際采樣數據動態優化顯示比例，使過渡波形始終以最佳尺度呈現，便于觀察開關切換過程中的細節特征。

數據存儲方面，內部自動保存500組數據的能力滿足了班組連續多臺變壓器檢測的需求，后期可通過機內存儲調閱歷史波形，進行趨勢對比或異常復判。

3. 移動端擴展

值得關注的是，該儀器支持手機APP連接。這一擴展功能使現場檢測數據可實時同步至移動端，便于多人協作查看、遠程會診或快速生成檢測報告，契合當前電力檢測向數字化、移動化發展的趨勢。

四、機械結構與環境適應性

1. 重量與便攜設計

現場作業人員對儀器重量的敏感度往往高于實驗室環境。ZXYZ-2012A采用主機與線箱分體設計，主機重量6kg，線箱重量4.5kg，整體控制在10.5kg左右。主機與線箱外形尺寸均為360×290×170mm，便于放入車輛后備箱或攜帶至狹窄的變電站場地。

2. 測試線配置

標配13米測試線長度，基本滿足主變壓器場地測試時儀器與試品之間的布線需求。對于特大型變壓器或特殊布置場景，還可根據現場情況定制線長，避免因測試線過短導致的儀器擺放受限。

3. 環境適應性

儀器工作環境溫度覆蓋 -10℃ 至 50℃，相對濕度≤85%RH，適應我國大部分地區戶外作業的溫濕度條件。工作電源采用AC220V±10%，50±1Hz工業標準電源，現場取電方便。

五、技術總結

從技術參數綜合分析，ZXYZ-2012A有載分接開關測試儀是一款兼顧測量精度、現場適應性與操作智能化的專用檢測設備。其多檔位電流配置與寬范圍過渡電阻測量能力，使其能夠覆蓋不同電壓等級、不同容量的變壓器檢測需求；20kHz采樣速率與自動波形調整功能，保證了過渡過程細節的完整捕獲；手機APP支持與500組數據存儲，則順應了電力檢測數字化轉型的方向。

對于變壓器運維與試驗人員而言，該儀器的價值不僅體現在參數指標的先進性，更體現在對現場作業場景的深度理解——從直讀顯示減輕計算負擔，到分體設計優化搬運體驗，再到移動端擴展提升協作效率，這些設計共同指向一個目標：讓分接開關檢測更可靠、高效、便捷。
