技術解析：容性設備絕緣帶電檢測與在線監測的技術演進——以ZXRJ-301A為例

在電力系統運維中，變壓器套管、電流互感器（CT）、電容式電壓互感器（CVT）及耦合電容器等容性設備的安全運行，直接關系到電網的可靠性。這些設備的絕緣劣化通常表現為介質損耗因數（tanδ）和電容量（Cx）的變化。因此，對這兩項參數的準確獲取，成為判斷設備絕緣狀態的核心手段。

傳統帶電檢測方法在長期應用中暴露出一些局限性，特別是在末屏信號取樣環節存在安全隱患。本文以【ZXRJ-301A容性設備絕緣在線檢測儀】為核心，解析其在測試原理、傳感器技術及檢測模式上的技術特點，為技術人員提供設備選型與現場應用的技術參考。

一、 技術痛點：傳統“取樣保護單元”的結構性局限

在對運行中的容性設備進行帶電檢測時，傳統方法通常需要安裝“取樣保護單元”。該單元包含多個開關回路，測試時需通過操作短接片將末屏電流切換至測試儀器。

這一方案存在以下技術短板：

1.末屏開路風險：末屏引線在切換過程中若操作不當或接觸不良，可能形成開路。對于運行中的設備，末屏開路將導致懸浮電位，可能引發絕緣擊穿事故。

2.引線距離過長：末屏電流信號需經長距離引線至測試儀器，易引入空間干擾，影響小信號（微安級電流）的測量精度。

3.操作流程復雜：每次測試均需進行多次短接片操作，對人員的標準化作業要求較高，且增加了停電或帶電作業的時間窗口。

二、 技術演進：外置式穿心電流傳感器的應用突破

ZXRJ-301A在設計上對上述痛點進行了針對性改進，其核心在于采用高精度外置式穿心電流傳感器替代傳統的取樣保護單元。

1. 結構安全性的提升

該傳感器采用穿心式結構，可就近安裝于被測設備附近。末屏引線直接穿過傳感器，無斷口且引線距離極短，從根本上避免了末屏開路的安全隱患。傳感器殼體采用壓鑄鋁密封防水設計，二次輸出配備防水電纜接頭，滿足戶外長期運行的環境要求。

2. 寬量程與耐受能力

傳感器需同時滿足帶電檢測與在線監測的苛刻要求。其電流檢測范圍覆蓋100μA～800mA，既能準確捕捉正常運行時的微安級泄漏電流，也可耐受10A工頻電流的持續作用和10kA雷電流的沖擊，具備較高的過載能力和運行可靠性。

3. “即插即用”的測試模式

傳感器安裝完畢后，日常檢測時僅需聯接二次電纜即可讀取數據，對末屏引線本身無需進行任何操作。這種“即插即用”的設計，大幅簡化了現場測試流程，降低了人為失誤的概率。

三、 測量原理與核心參數分析

ZXRJ-301A提供了兩種介質損耗檢測方式，以適應不同的現場接線條件：

1.PT基準信號法：以PT二次側電壓作為基準信號，計算設備的電容量及介質損耗值。這種方式適用于有PT電壓參考的場合，可獲取設備的絕對值。

2.差值測量法：測量?jī)蓚€(gè)同相電容型設備的介質損耗差值和電容量比值。這種方式可避免因PT自身角差或電網諧波導致的介損測試失真，同時有助于減弱相間電場干擾的影響程度。

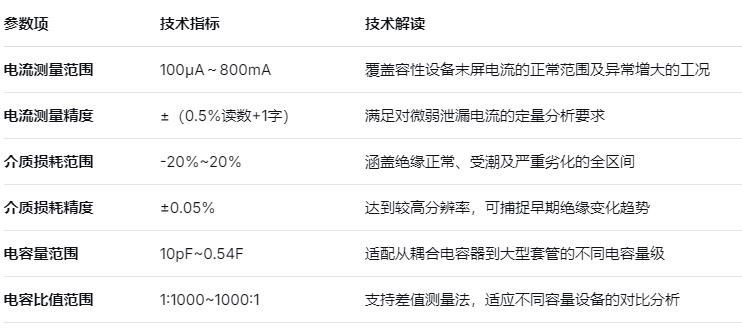

從技術指標來看，該儀器的參數設定體現了對容性設備檢測的針對性：

四、 數據處理與功能擴展

1. 實時波形與諧波抑制

儀器配備9英寸高亮TFT液晶顯示器，可實時顯示測量信號的波形，便于技術人員直觀分析信號質量。針對電網中存在的諧波干擾，儀器采用先進的數字濾波處理技術，確保輸入信號波形畸變時，介質損耗的測量結果仍保持穩定。

2. 從“帶電檢測”到“在線監測”的平滑升級

ZXRJ-301A的系統架構支持功能擴展。由于外置式傳感器已預先安裝，若后續需將設備從“帶電檢測”升級為“在線監測”，只需加裝監測單元（IED），無需拆除已裝傳感器，也無需設備停電。這種設計兼顧了現階段巡檢需求與未來智能化改造的規劃。

3. 數據記錄與趨勢分析

儀器支持長時間連續在線監測，并可自動記錄電壓、電流、介損、電容量比值等數據。通過趨勢圖形式展示，技術人員可以更直觀地判斷設備絕緣狀態的變化趨勢，例如介損值的緩慢爬升往往預示著絕緣受潮或老化。

五、 現場應用要點

1.傳感器安裝：安裝時應確保末屏引線可靠穿過傳感器中心，避免偏心導致測量誤差；密封接頭需緊固，防止受潮。

2.差值法應用：在同相多臺設備對比測試中，優先選用差值法，可有效消除系統誤差，提高發現缺陷設備的靈敏度。

3.電池管理：儀器內置高容量鋰電池，具備低電量聲光報警及自動關機功能?，F(xiàn)場連續測試時需留意電量狀態，關機狀態下充電時間小于6小時。

4.環境適應性：儀器工作溫度范圍為-20℃～60℃，適用于戶外多種季節條件下的檢測作業。

六、 結語

ZXRJ-301A容性設備絕緣在線檢測儀的技術改進，主要體現在對傳統取樣方式的重新設計以及測量精度的提升上。通過采用外置式穿心電流傳感器，解決了末屏開路的安全隱患，簡化了操作流程；寬量程、高精度的測量指標，結合兩種介損檢測方式，為技術人員提供了更靈活的測試手段；而從帶電檢測到在線監測的可升級路徑，則適應了變電站智能化發展的趨勢。

對于從事高壓試驗及狀態檢修的技術人員而言，理解該設備的技術原理與參數特性，有助于更準確地獲取容性設備的絕緣數據，為設備狀態評估提供更可靠的技術支撐。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
