ZXD-470等電位電阻測試儀
用于測量各種電氣設備與地網地極間的連接導體的電阻
參考標準：
●采用精密四線法測試，準確可靠
●具有報警功能、測試導線長度的功能，先測出一段標準長度的導線電阻，再測試整條導線電阻，然后通過兩次測試的電阻計算導線的長度
●監控軟件可以將儀表存儲的數據上傳電腦，保存打印等
說明書
操作視頻ZXD-470等電位電阻測試儀采用精密四線法測試，準確可靠。是檢測建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象)的金屬構件之間等電位聯結質量的專用儀表，可以測量各種電氣設備與地網地極間的連接導體的電阻，也可以測量斷路器、開關、插座觸點的接觸電阻以及分流器電阻、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻等。儀表還具有報警功能、測試導線長度的功能，先測出一段標準長度的導線電阻，再測試整條導線電阻，然后通過兩次測試的電阻計算導線的長度。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。監控軟件可以將儀表存儲的數據上傳電腦，保存打印等。
1. 采用精密四線法測試，準確可靠。
2. 是檢測建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象)的金屬構件之間等電位聯結質量的專用儀表。
3. 可以測量各種電氣設備與地網地極間的連接導體的電阻，也可以測量斷路器、開關、插座觸點的接觸電阻以及分流器電阻、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻。
4. 廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
5. 儀表還具有報警功能、測試導線長度的功能，先測出一段標準長度的導線電阻，再測試整條導線電阻，然后通過兩次測試的電阻計算導線的長度。
6. 監控軟件可以將儀表存儲的數據上傳電腦，保存打印等。
功 能 | 金屬構件之間等電位聯結電阻測試，低值電阻測試，直流電阻測試，地網地極間連接導體的電阻測試，接觸電阻、鉚接電阻測試；導線長度測試等 |
電 源 | DC7.4V 3Ah 可充鋰電池，儀表可連續工作約 8 小時 |
測試電流 | ≤2A |
檢測方式 | 精密四線法 |
顯示模式 | 3.5英寸真彩液晶屏顯示 |
量 程 | 0.01mΩ～100kΩ |
最小分辨率 | 0.01mΩ |
精 度 | 0.01mΩ～100.0mΩ ±2%±10dgt 100mΩ～100kΩ ±1.5%±5dgt |
導線長度測試 | L：≤100km |
標準樣線長度 | 標準樣線長度設置范圍：1m～99m |

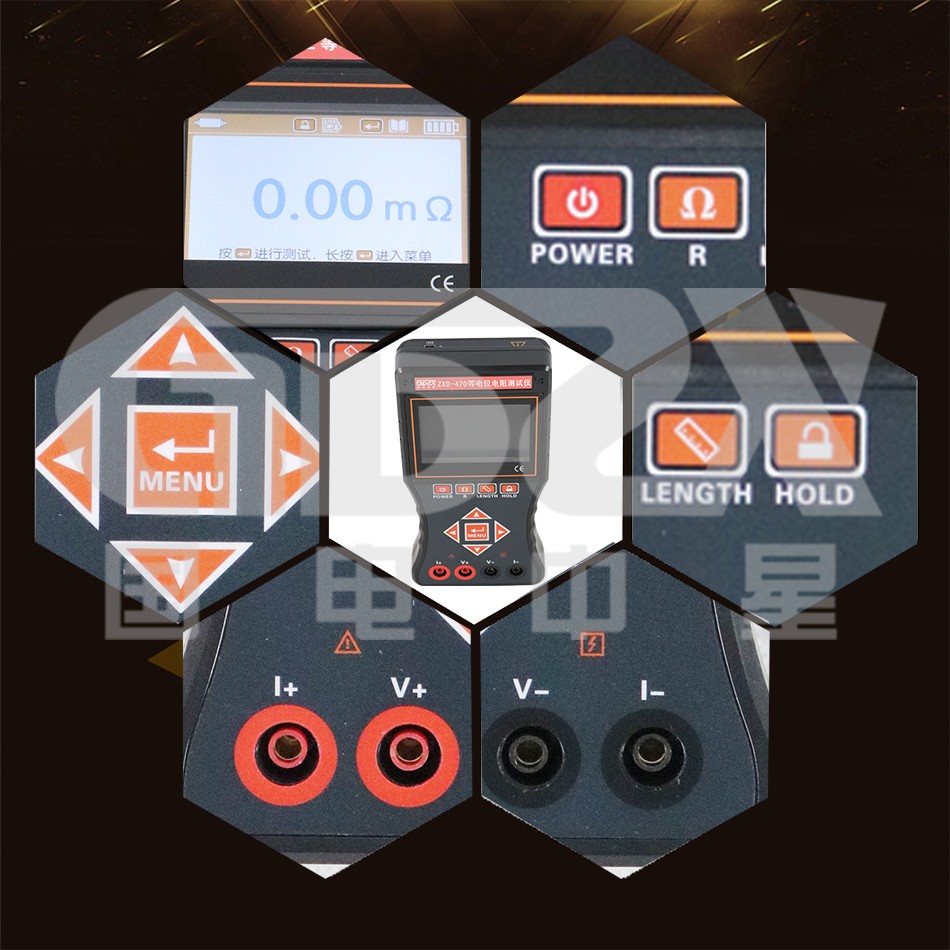

測試接口 | I+電流正、I-電流負、V+電壓正、V-電壓負 |
測試時間 | 0.5 秒/次 |
自動關機 | 約 15 分鐘自動關機 |
數據存儲 | 900 組(掉電或更換電池不會丟失數據) |
報警設置 | 報警臨界值設置范圍：0.1mΩ～100.0kΩ，臨界值為 0 不啟 動報警功能，每次開機不啟動報警功能 |
報警提示 | 測試值超過報警設定值時，“嘟-----”長鳴聲報警提示 |
數據保持 | 按 HOLD 鍵數據保持，并存儲 |

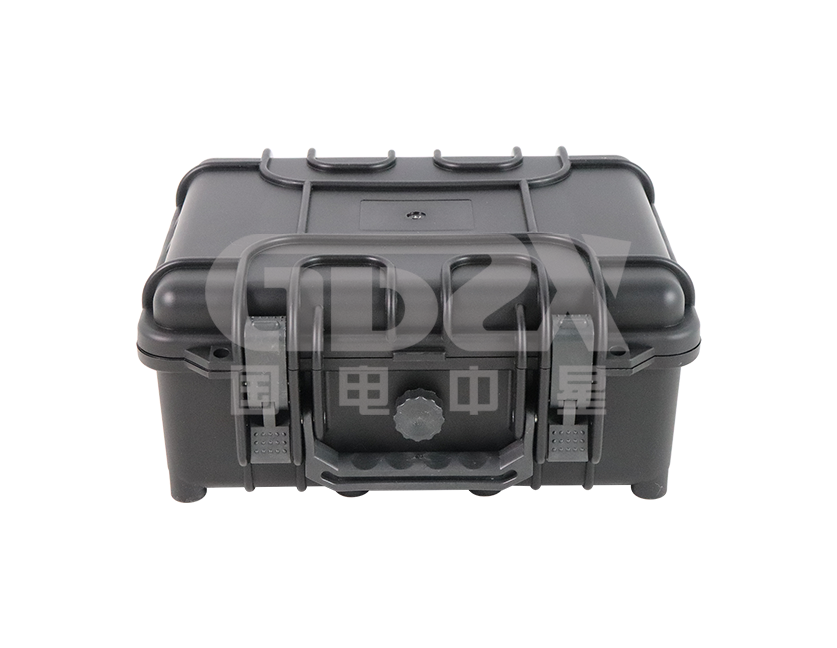

測 試 線 | 長約 5m，紅黑各 1 條，共 2 條 |
主機尺寸 | 207mm×101mm×45mm |
總質量 | 約 3.4Kg（含包裝測試線） |
線路電壓 | 應避免 |
溢出顯示 | 超量程溢出功能： “OL”符號顯示 |
低電壓指示 | 當電池電壓降到約 6.8V 時，電池電壓低符號顯示，提醒及時充電。 |
工作溫濕度 | -10℃～40℃；80%rh 以下 |
存放溫濕度 | -10℃～60℃；70%rh 以下 |
充電接口 | 有，USB 充電接口 |
監控軟件 | USB 接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
耐 壓 | AC 3700V/rms(外殼前后兩端之間) |
適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級 2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005 回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
