變壓器有載開關測試技術解析：交直流參數測試方法的現場應用與優勢探討

引言

變壓器有載分接開關是電力系統中關鍵的操作設備，其運行狀態直接影響變壓器乃至電網的穩定性。傳統直流測試方法在現場應用中常受限于接線方式與波形真實性等問題。本文結合ZXYZ-JZ型變壓器有載開關交直流參數測試儀的技術特點，探討交流法與直流法在現場測試中的差異，為技術人員提供選型與應用的參考。

一、設備核心功能與適用場景

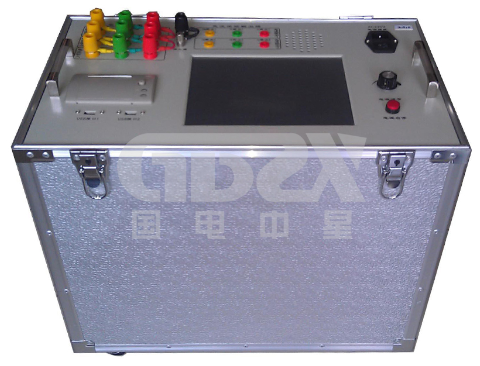

ZXYZ-JZ測試儀專為變電站現場設計，可在帶繞組狀態下檢測10kV～500kV電壓等級變壓器的有載分接開關過渡波形。該設備采用交直流復合測試方法，支持多種接線組別（如YN.d、YN.y0、Y.y0、D.y0等），適用于三相、單相變壓器及電抗器等設備的開關動作特性測試。

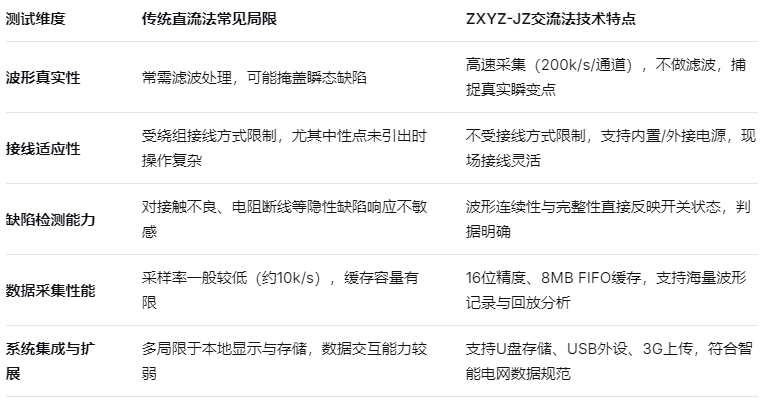

二、交直流測試法的技術對比

三、關鍵性能指標解讀

1.高速采集與真實波形
該設備以200k/s/通道的采樣率連續記錄開關全過程波形，確保不遺漏微秒級瞬變事件，為分析提供未經修飾的真實數據基礎。

2.靈活電源配置與寬量程適配
內置三相可調電源（0～500V/1000VA）支持大部分現場試驗，外接電源接口可擴展用于高電壓與零序試驗，提升設備適用范圍。

3.智能化與兼容性設計
配備10.4寸觸摸屏、嵌入式系統及測試軟件，支持波形脫機重分析、報告編輯，并可對接生產管理系統，實現試驗數據結構化上傳。

4.多合一體功能集成
除開關測試外，兼具表計功能（電壓、電流、功率、頻率測量），相當于攜帶一臺高精度數字萬用表，提升現場工作效率。

四、現場應用建議與注意事項

●   接線校驗：試驗前需確認測試線接觸良好，避免因接線電阻影響測量準確性。

●   電源適配：使用外接電源進行高電壓試驗時，應逐步升壓并監測設備狀態。

●   波形判讀：重點觀察過渡波形連續性，中斷或畸變常對應電阻斷線、觸頭接觸不良等隱患。

●   數據管理：建議現場初步保存波形后，在辦公環境中進一步使用分析軟件進行細節研判。

五、總結

ZXYZ-JZ型交直流參數測試儀通過融合高速采集、真實波形記錄、靈活接線與智能化數據管理，有效彌補了傳統直流方法在現場適應性、缺陷靈敏度與數據整合方面的不足。對于從事變壓器狀態檢測與運維的技術人員而言，掌握交流測試方法的核心優勢，有助于提升故障排查效率與診斷可靠性，為電網設備隱性缺陷的早期發現提供有力工具。
