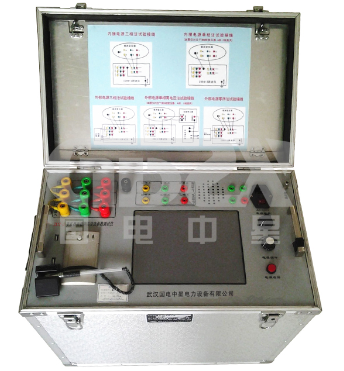

交流法在變壓器有載開關測試中的技術突破與應用分析——以ZXYZ-J型測試儀為例

引言

變壓器有載分接開關（OLTC）是電力系統中調節電壓、保障供電質量的關鍵組件，其運行狀態直接影響變壓器的可靠性與壽命。傳統直流法測試在現場應用中常受限于繞組接線方式與波形判讀爭議。近年來，基于高速采集與真實波形分析的交流測試技術逐步成熟，本文以ZXYZ-J變壓器有載開關交流參數測試儀為例，系統探討交流法在OLTC測試中的技術優勢、實現路徑與現場適用性。

一、交流法測試原理與技術特點

1. 真實波形捕捉與高速采集

ZXYZ-J型測試儀采用不低于200 k/s/通道的采集速率，配合8M byte FIFO高速緩存，可在開關帶繞組狀態下連續捕捉瞬態過程，獲取未經濾波處理的真實過渡波形。這種“波形連續性”為判斷開關狀態提供了明確依據，有效避免直流法中因?yàn)V波處理導致的判讀模糊問題。

2. 接線方式靈活

交流法不受變壓器繞組接線方式（如YN.d、YN.y0、Y.y0、D.y0等）限制，適用于10kV～500kV各電壓等級、各類接線組別的變壓器，尤其適用于無中性點引出的調壓繞組測試，拓寬了現場適用場景。

二、性能對比與現場優勢

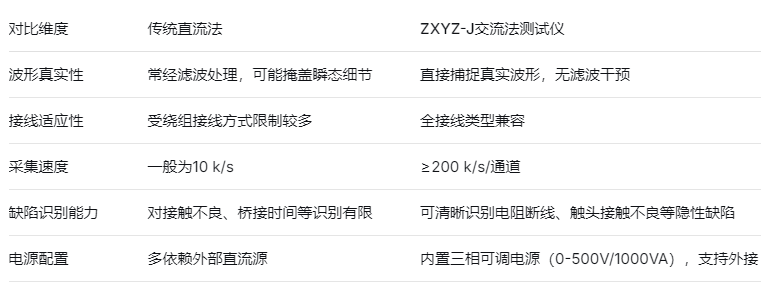

三、核心功能與技術指標解析

1. 多通道同步采集

●   通道數：6通道同步采集

●   精度：16位AD，電壓電流測試精度達0.5級

●   量程覆蓋：電壓0-500V，電流支持mA與A雙檔位

2. 智能系統與數據管理

●   嵌入式系統搭配10.4寸彩色觸屏，支持U盤存儲、USB外設與微型打印

●   測試數據格式符合智能電網管理系統要求，支持3G/網絡上傳與遠程報告編輯

●   具備“數字萬用表”功能，可實時監測試驗電源參數

3. 環境與絕緣性能

●   工作溫度：-10℃～40℃，濕度≤80%，海拔≤2000m

●   絕緣耐受：1500V交流電壓，輸入端絕緣電阻＞20MΩ

四、現場應用與故障診斷實例

交流法通過分析過渡波形的連續性，可直觀判斷：

●   良好狀態：波形連續無中斷

●   隱患缺陷：波形出現斷續、畸變或時間偏差

●   典型故障：過渡電阻斷線、觸頭接觸不良、橋接時間超標等

該儀器已在實際變電站測試中積累多組波形案例，為狀態檢修與故障預判提供可靠依據。

五、總結與展望

ZXYZ-J型測試儀代表了有載開關測試從“直流推斷”向“交流真實波形分析”的技術演進。其高速采集、全接線兼容、智能化報告輸出等特點，顯著提升了測試結果的可靠性與現場操作效率。隨著交流法測試標準的逐步推廣與設備智能化程度的提升，該類儀器有望成為變電站常規測試與狀態評估的重要組成部分，為變壓器安全運行與智能運維提供有力支撐。
