變壓器綜合性能測試技術發展：ZX-BCT測試臺的集成化設計與應用價值

在電力變壓器生產制造、出廠檢驗及現場交接試驗中，全面、準確的性能測試是保障設備安全可靠運行的關鍵環節。傳統變壓器試驗往往需要多臺獨立儀器分別完成空載、負載、耐壓、變比等不同項目的測試，不僅接線繁瑣、耗時耗力，還存在人為讀數誤差和數據處理不一致的問題。隨著電力設備檢測技術的進步，集成化、智能化的綜合測試裝置正成為行業發展的趨勢。本文將以ZX-BCT變壓器綜合測試臺為例，對其技術架構、性能特點及在實際應用中的優勢進行系統分析，并與傳統分體式測試方法進行對比，為相關技術人員提供參考。

一、集成化測試平臺的技術架構

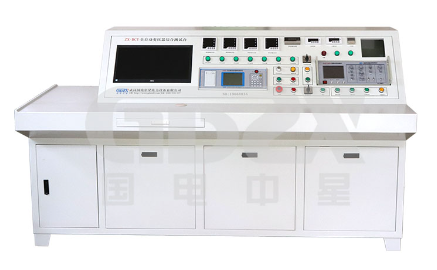

ZX-BCT變壓器綜合測試臺采用一體化設計理念，將空載試驗、負載試驗、工頻耐壓、感應耐壓、變比組別測量等多個試驗項目集成于同一平臺。其核心由高精度測量模塊、程控電源模塊、保護控制模塊及人機交互系統構成，通過內置單片機進行同步數據采集與實時計算，有效避免了傳統試驗中因儀表分立、人工計時和計算所帶來的系統誤差。

該裝置支持交流380V電源輸入，工作溫度范圍為0～40℃，適用于大多數試驗環境。測量范圍方面，電壓覆蓋0.1～650V，電流覆蓋0.1～200A，功率與功率因數均可實時測量并顯示，變比測量可達1.000～9999.9，整體測量準確度保持在較高水平。

二、主要功能特點與性能優勢

1. 多功能集成與試驗項目可配置

●   該測試臺具備包括空載特性、負載特性、短路阻抗、工頻與感應耐壓、直流電阻、變比組別、絕緣電阻等在內的12項常規試驗?zāi)芰Γ采w變壓器半成品、成品及交接試驗的主要項目。

●   支持根據用戶實際需求增減試驗項目，具備較強的功能擴展性與適應性。

2. 高精度同步測量與數據自動處理

●   采用單片機同步采樣技術，實現三相電壓、電流、功率等參數的同步測量與同屏顯示。

●   空載電流、短路阻抗、損耗等參數自動換算至標準格式，支持數據通訊與標準報告打印，顯著提升試驗效率與數據一致性。

3. 安全保護與可靠性設計

●   集成過載報警、誤操作保護等功能，配合高壓精密互感器采用標準開關柜裝配工藝，提升設備本身及試驗過程的安全性與可靠性。

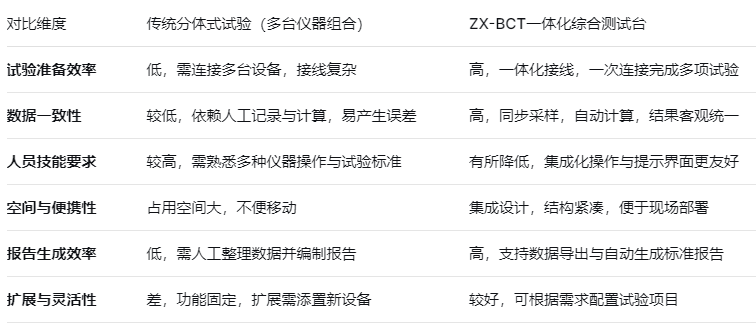

三、與傳統分體式試驗方式的對比

四、典型應用場景與操作建議

該測試臺主要適用于：

●   變壓器生產企業的出廠檢驗與型式試驗；

●   電力公司、檢測機構的變壓器交接驗收試驗；

●   變電站現場運維中的變壓器性能復測與診斷。

在使用中應注意：

1.試驗前校驗：定期對裝置進行校準，確保測量準確性；

2.環境適應：在高溫高濕環境下注意設備散熱與絕緣防護；

3.安全操作：嚴格遵循高壓試驗安全規程，利用裝置保護功能，避免誤操作；

4.數據管理：利用通訊功能建立試驗數據庫，便于歷史數據對比與趨勢分析。

五、總結與展望

ZX-BCT變壓器綜合測試臺體現了電力檢測設備向集成化、智能化、標準化發展的方向。其將多項試驗功能融為一體，不僅提升了測試效率與數據可靠性，也降低了試驗人員的工作強度與技能門檻，對于保障變壓器產品質量、提升電網設備運維水平具有實際意義。

隨著數字孿生、物聯網等技術的發展，未來此類綜合測試設備有望進一步融入遠程監控、智能診斷與預測性維護系統，成為智慧變電站與數字化運維體系中的重要一環。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
