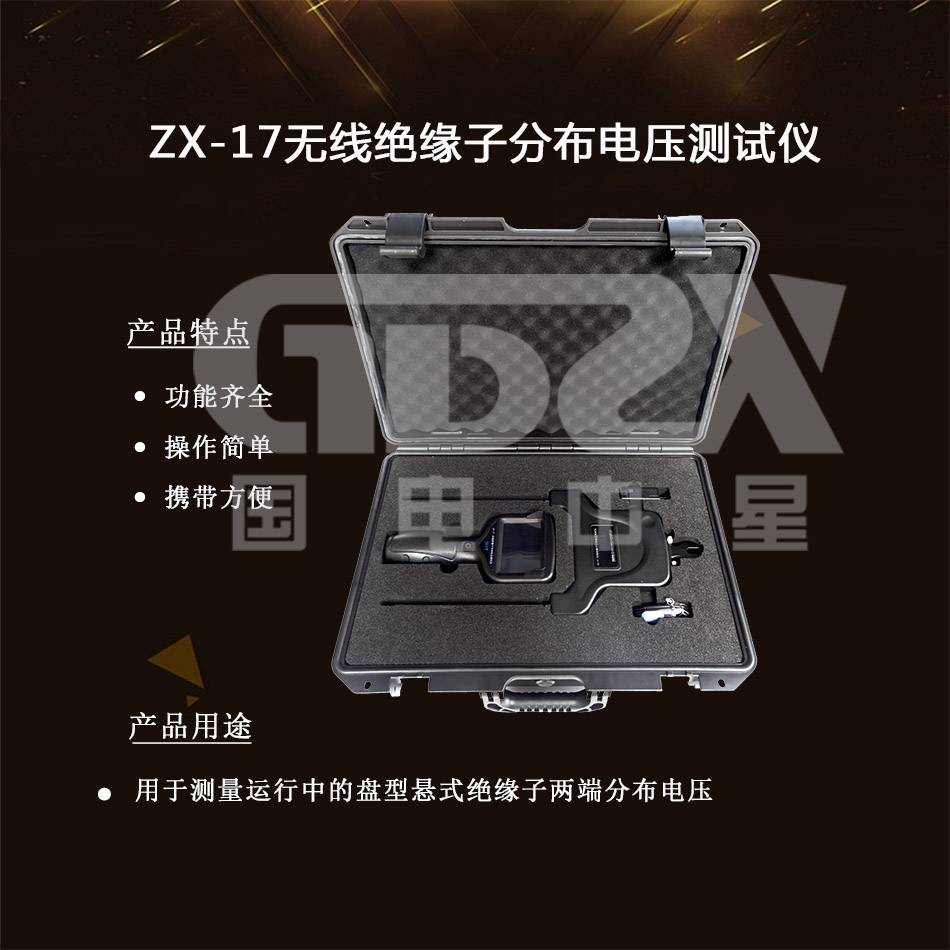

ZX-17無線絕緣子分布電壓測試儀
用于測量運行中的盤型懸式絕緣子兩端分布電壓
參考標準：
●遠距離傳輸功能
●測試結果存儲功能
●歷史數據查看及分析功能
說明書
操作視頻高壓輸電線路絕緣子的絕緣情況，是直接關系到線路安全穩定運行的大問題。絕緣子一旦出現臟污、雷擊或其它原因引起的絕緣情況惡化，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。因此按照相關標準規定對運行中的絕緣子需要進行定期、有效的檢測。根據 DL／T626-2005《劣化盤形懸式絕緣子檢測規程》，其中一種行之有效的方法是對運行中絕緣子串的電壓分布的檢測，即測量每片絕緣子兩端的分布電壓，所測結果與推薦值進行比對或相鄰絕緣子片分布電壓值進行比對從而找出劣化絕緣子。ZX-17無線絕緣子分布電壓測試儀即為滿足此需求而設計研發，可以對運行中的盤型懸式絕緣子兩端分布電壓進行精確的測量。
1) 分布電壓測量。本檢測儀采用抗干擾技術實現了對運行中絕緣子分布電壓的精準測量，且儀器本身具高電壓耐受能力。儀器檢測發射機通過通用角度可調卡扣接頭與絕緣操作桿連接，適用耐張、懸垂等不同角度的測量需求。
2) 遠距離傳輸功能。本檢測儀由檢測發射機和手持接收機兩部分組成，測量時由手持發射機采集絕緣子兩端分布電壓信號，經模數轉換變?yōu)閿?shù)字信號經處理之后通過以無線方式傳輸給手持接收機，手持接收機接收到數字信號經計算處理最終得到測量結果并在屏幕顯示。無線傳輸方式使得檢測過程更加方便快捷。
3) 測試結果存儲功能。本儀器可將測試結果存入 U 盤，方便以后查詢。進行測試時按照儀器提示依次輸入桿塔號、回路號、相別、和串號。輸入完畢開始進行測試，儀器自動根據測量結果統計每串片數。并按照絕緣子片號存儲每片測量結果。
4) 歷史數據查看及分析功能。本儀器可在數據接收機端查看存入 U 盤的歷史數據，并列出絕緣子串電壓分布曲線。
技術參數 | 參數詳情 |
適用范圍 | 35-1000kv 高壓輸電線路盤型懸式絕緣子帶電檢測 |
測量范圍 | 1-40KV |
測量誤差 | ±1% |
顯示方式 | 3.5英寸觸摸屏 |
分析功能 | 手持機具有瀏覽歷史數據、曲線分析功能 |
軟件功能 | 檢測結果可上傳專用云平臺，云平臺可對數據進行分類 存儲管理并以桿塔為單位生成測試報告 |
電 源 | 3.7V 可充鋰電池 |
連續使用時間 | 不小于 8 小時 |
待機時間 | 20 小時 |
使用工作條件 | 環境溫度：-25℃~+80℃ |
相對濕度：≤75% | |
大氣壓力：86KPa~106 KPa | |
貯存條件 | 環境溫度：-40℃~+120℃ |
相對濕度：≤90% | |
大氣壓力：86KPa~106 KPa | |
整機重量 | 260 克 |
外形尺寸 | 發射機：400×170×33mm 接收機：215×101×71mm |
執行標準 | Q/HDSLE001—2003 |
絕緣桿 | 標配 6 米（可根據需要配置） |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
