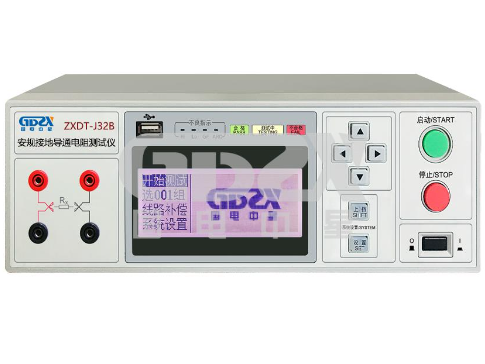

深入解析ZXDT-J32B安規接地導通電阻測試儀技術解析與工程應用實踐

在醫療設備、家用電器及工業控制系統的安全檢測領域，接地導通電阻測試是驗證產品電氣安全性的核心環節。ZXDT-J32B作為新一代智能型安規測試設備，憑借其32A大電流輸出能力和多標準兼容特性，為電氣安全檢測提供了高精度、高效率的解決方案。本文將深入剖析該設備的性能優勢、技術實現原理及典型應用場景。

【核心技術解析】

1.雙頻段動態測試系統

1）采用50/60Hz雙頻自適應輸出技術，通過數字信號合成器（DSC）生成精確的正弦波測試信號

2）配備自動頻率跟蹤模塊，確保不同電網環境下的測試穩定性（±0.01Hz頻偏控制）

3）基于PID算法的恒流閉環控制，在1-32A范圍內實現±1%設定值+2字的電流精度

2.四線制精準測量架構

1）獨立電壓采樣通道（0.1μV分辨率）與電流驅動通道分離設計

2）實時線路阻抗補償算法（補償范圍0-100mΩ）

3）采用24位Σ-Δ ADC進行同步采樣，實現0.1mΩ級分辨率

 3.智能診斷系統

1）多維度測試判據：包含電阻/電壓雙參數判定模式

2）基于FIR濾波器的動態噪聲抑制技術

3）故障樹分析(FTA)報警系統，可識別接觸不良、繞組開路等8類典型故障

【工程應用指南】

1.醫療設備測試方案

1）IEC60601標準實施要點：

A.應用32A測試電流驗證保護接地連續性

B.設置報警閾值：500mΩ（常規設備）/100mΩ（移動醫療設備）

C.配合PLC接口實現與自動化產線的聯鎖控制

 2.多步序測試配置

1）記憶組編程示例：

TestGroup1:

  Step1: 10A/5s → 上限200mΩ

  Step2: 25A/3s → 電壓降≤4.5V

  Step3: 32A/10s → 溫升監測

 2）組間切換響應時間<50ms，支持產線混流檢測

3.數據管理系統

1）CSV數據存儲結構設計：

Timestamp, GroupID, StepNo, I(A), R(mΩ), V(V), Status

20240301T143025, G03, S2, 25.00, 158.3, 3.96, PASS

2）RS485總線擴展支持最多32臺設備組網

【關鍵參數優化建議】

1.測試時間設置策略

1）常規驗證：3-5秒（滿足IEC61010要求）

2）耐久測試：≥30秒（考核連接件熱穩定性）

3）瞬態測試：0.1秒脈沖模式（接觸電阻突變檢測）

2.環境補償設置

1）溫度系數：0.1%/(℃)（默認啟用）

2）濕度補償：>75%RH時自動開啟去極化模式

【故障診斷與維護】

1.典型異常處理：

1）E01報警：檢查Kelvin夾接觸阻抗（應<2mΩ）

2）E05報警：驗證外接回路電感（需<5μH/m）

3）定期校準：建議每5000次測試執行自動歸零校準

2.固件升級流程

1）使用SHA-256加密的升級文件

2）安全模式恢復機制（長按F+Power鍵）
      ZXDT-J32B通過創新的混合信號處理架構和智能化測試管理系統，為現代智能制造提供了可靠的安規檢測保障。其可擴展的接口設計和豐富的測試模式配置，特別適用于新能源汽車部件、5G通信設備等新興領域的電氣安全驗證需求。隨著IEC62368-1等新標準的實施，該設備的軟件可升級特性將持續保障檢測體系的合規性。
