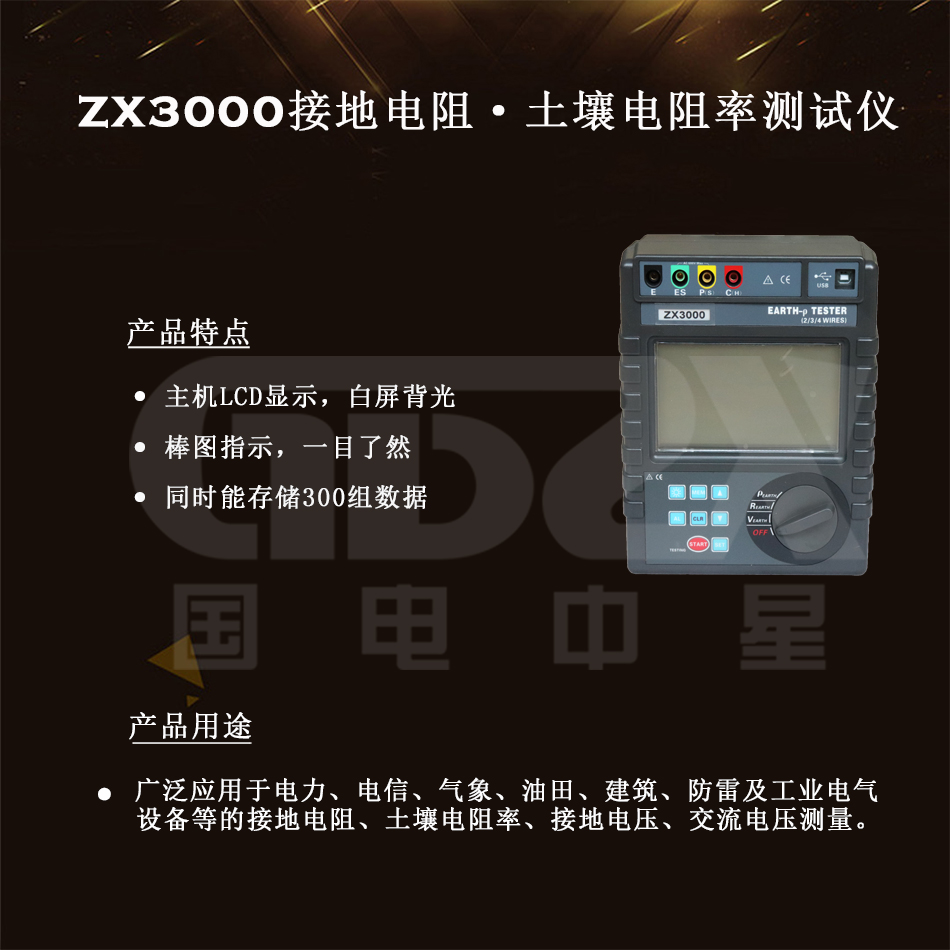

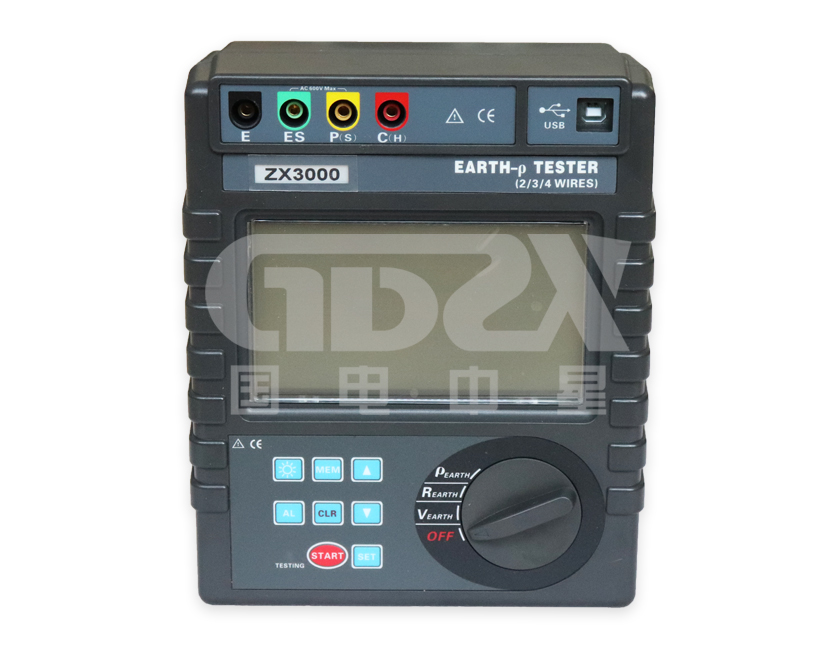

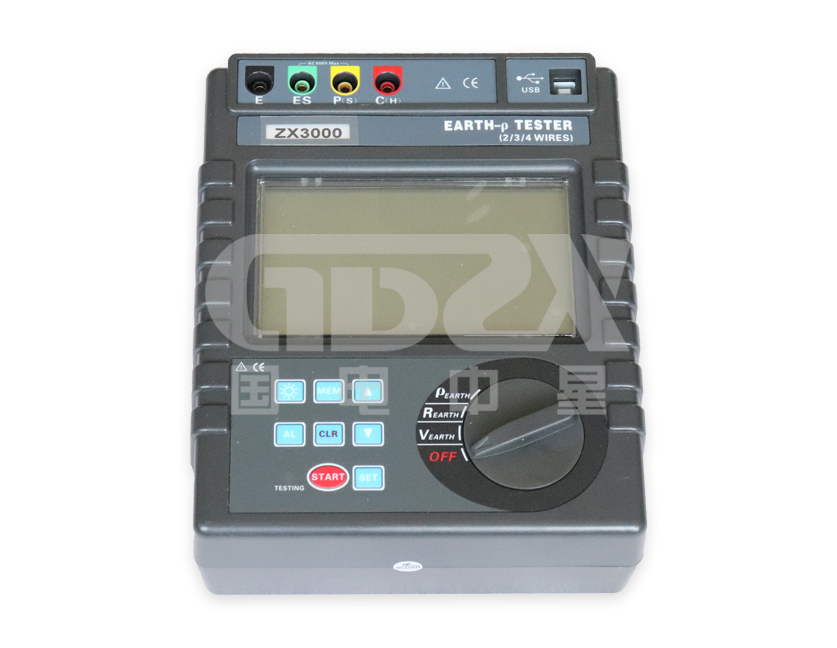

ZX3000接地電阻·土壤電阻率測試儀
參考標準：IEC61010

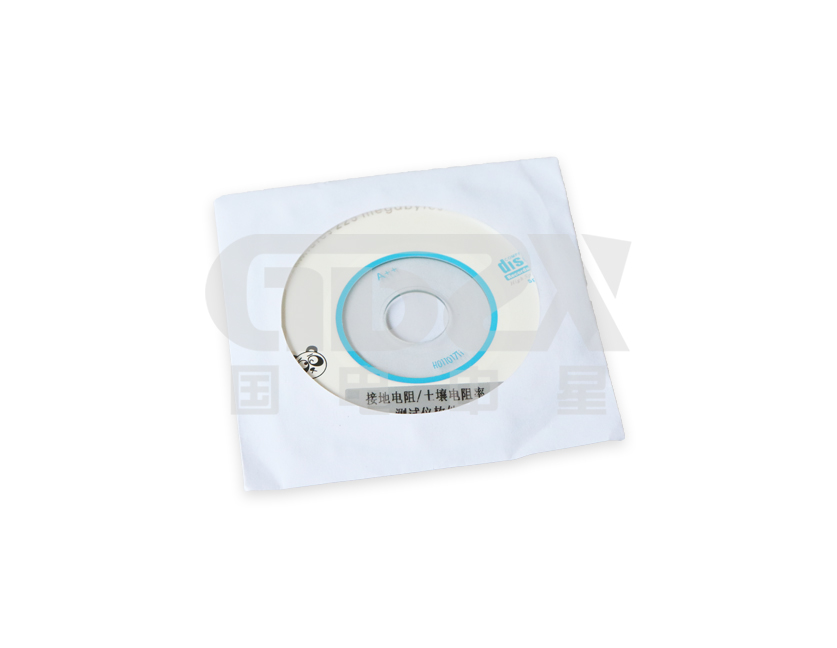

● 由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。
● 主機LCD顯示，白屏背光，棒圖指示，一目了然。
● 同時能存儲300組數據。
● 具有歷史數據讀取、查閱、保存、報表、打印等功能。
說明書
操作視頻ZX3000接地電阻·土壤電阻率測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響減小，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。
產品別名
精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀
1.由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。
2.主機LCD顯示，白屏背光，棒圖指示，一目了然。
3.同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示。
4.具有歷史數據讀取、查閱、保存、報表、打印等功能。
1．基準條件和工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
環境濕度 | 40%～60% | ＜80% | ---- |
儀表工作電壓 | 9V±0.1V | 9V±1.5V | ---- |
輔助接地電阻值 | ＜100Ω | ＜30kΩ | rC、rP |
干擾電壓 | 無 | ＜20V | ---- |
干擾電流 | 無 | ＜2A | ---- |
測R時電極間距 | a＞5d | a＞5d | ---- |
測ρ時電極間距 | a＞20h | a＞20h | ---- |
2．一般規格
功 能 | 二三四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量 |

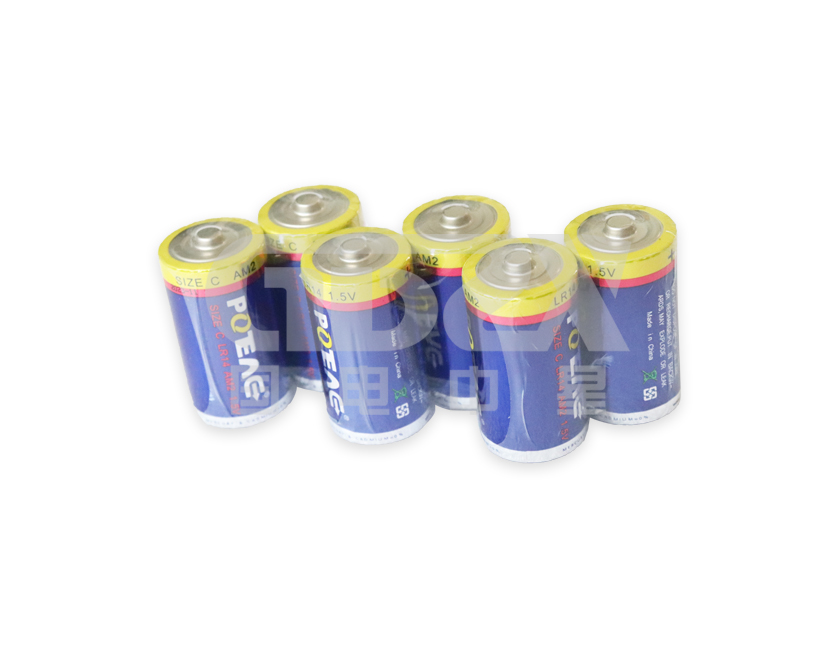

電 源 | DC 9V (堿性干電池 LR14 1.5V 6節 ，連續待機300小時) |
量 程 | 接地電阻：0.00Ω～30.00kΩ |
接地電壓：0V～600V | |
測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間） |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
短路測試電流 | AC 20mA max |
開路測試電壓 | AC 40V max |
測試電壓波形 | 正弦波 |
電極間距范圍 | 可設定1m～100m |
換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
背 光 | 可控白屏背光，適合昏暗場所使用 |
顯示模式 | 4位LCD顯示，白屏背光 |
測量指示 | 測量中LED閃爍，LCD倒計數,進度棒圖指示 |
LCD尺寸 | 128mm×75mm |
LCD顯示域 | 124mm×67mm |
儀表尺寸 | 高寬厚：212mm×175mm×76mm |

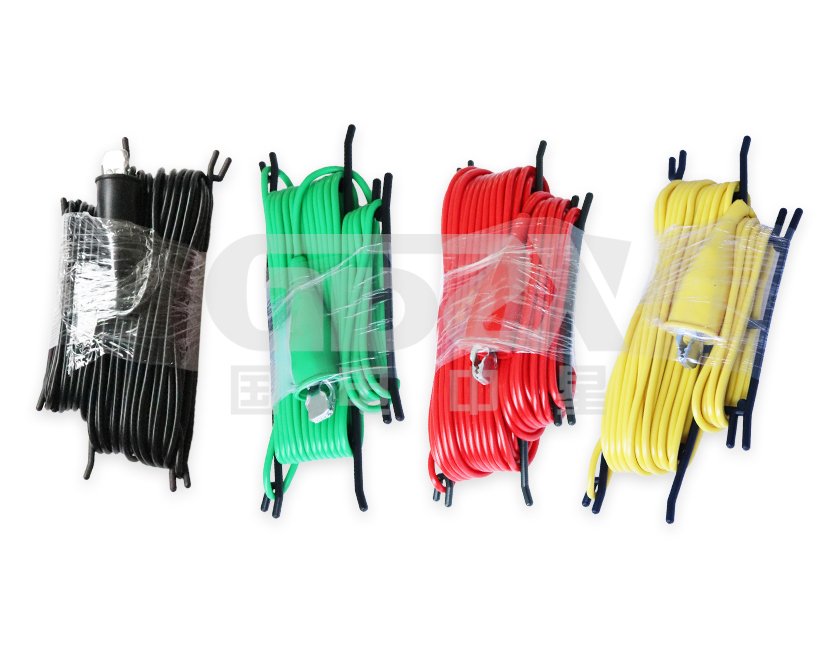

標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |

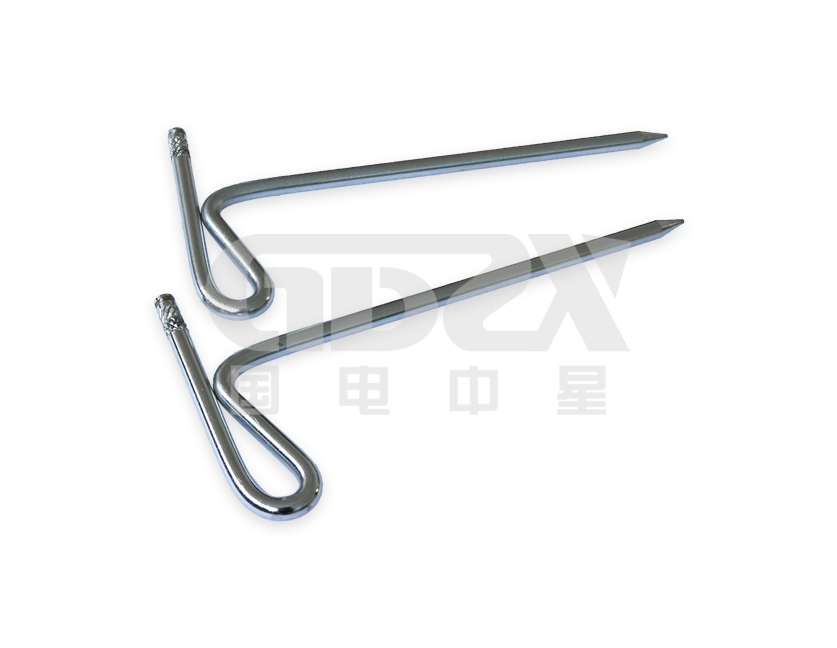

輔助接地棒 | 4根：φ10mm×150mm |
測量時間 | 對地電壓：約3次/秒 |
接地電阻、土壤電阻率：約5秒/次 | |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
通訊接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
通 訊 線 | USB通訊線1條，長1.5m |
數據存儲 | 300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
數據保持 | 保持數據時“HOLD”符號指示 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
報警功能 | 測量值報警設定值時，“嘟--嘟--嘟--”報警提示 |
電池電壓 |
|
工作電流 | 待機: 約20mA(背光關閉) |
開機開背光：約45mA(背光關閉25mA) | |
測量：約100mA(背光關閉) | |
質 量 | 儀表：950g |
測試線：1560g | |
輔助接地棒：935g(4根) | |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004。 |
3．基準條件下基本誤差及性能指標
測量功能 | 測量范圍 | 精 度 | 分辨力 |
接地電阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaR a:1 m～100m；π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
土壤電阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaR a:1 m～100m；π=3.14) | 10Ωm |
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地電壓 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
注：1. rC max或rP max時的附加誤差≤±3%rdg±5dgt。
(rC max：4kΩ+100R＜50kΩ；rP max：4kΩ+100R＜50kΩ)
2. 5V干擾電壓時的附加誤差≤±5%rdg±5dgt。
-
