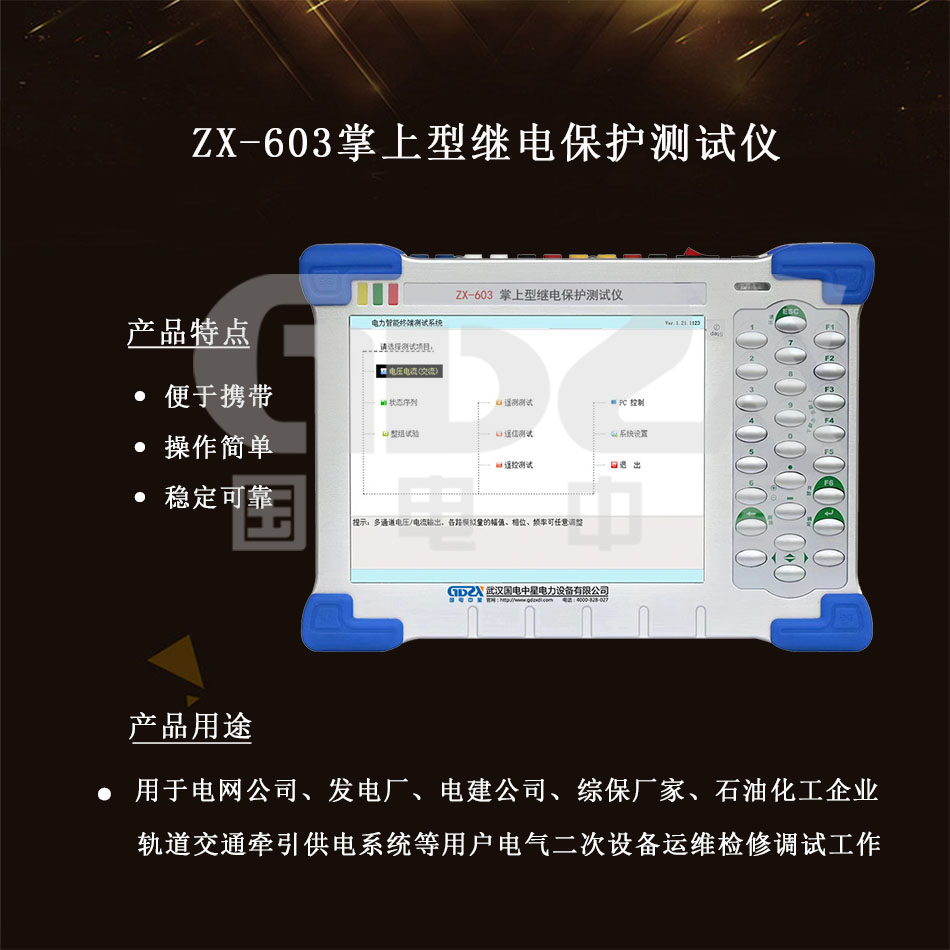

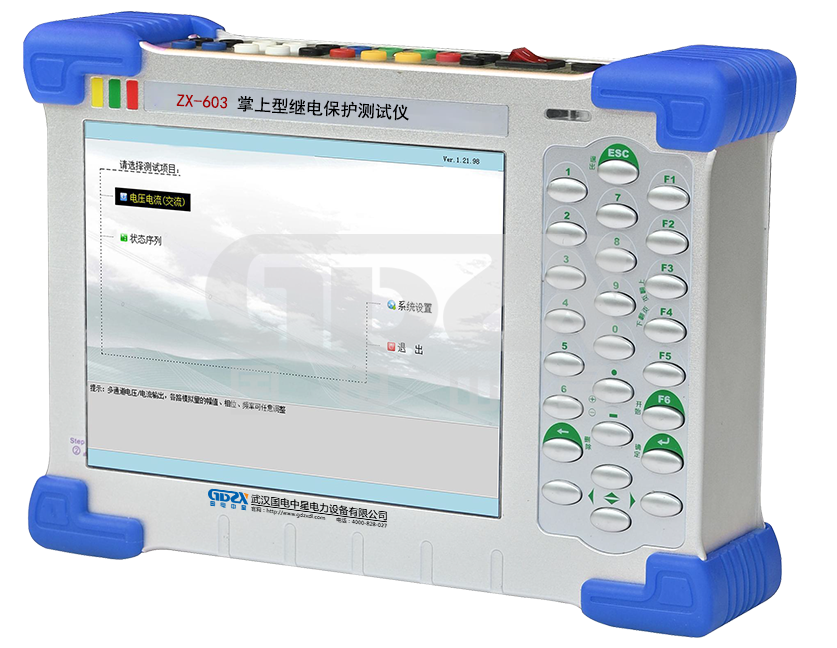

ZX-603掌上型繼電保護測試儀
用于電網公司、發電廠、電建公司、綜保廠家、石油化工企業、軌道交通牽引供電系統等用戶電氣二次設備運維檢修調試工作
參考標準：
●更加輕小，便于攜帶，是外出調試人員的最新利器
●內部結構模塊化，多采用進口元器件，儀器輸出穩定可靠
●內置大容量可充電鋰電池，待機時間大于8小時，連續工作時間大于4小時
說明書
操作視頻ZX-603掌上型繼電保護測試儀主要應用于電網公司、發電廠、電建公司、綜保廠家、石油化工企業、軌道交通牽引供電系統等用戶電氣二次設備運維檢修調試工作。它是一套遵循國內電力行業標準、自動化程度高、技術先進的高端檢測設備。采用內置大容量鋰電池供電，輕便小巧、操作簡便，尤其適用于配網系統電力智能終端裝置的戶外檢修測試，能夠?qū)K端裝置的保護動作邏輯進行驗證。
1) 更加輕小，便于攜帶，是外出調試人員的最新利器；
2) 支持多種聯機方式，可通過RS232串口、RJ45以太網接口、無線WIFI三種方式控制測試儀；
3) 內部結構模塊化，多采用進口元器件，儀器輸出穩定可靠；
4) 內置大容量可充電鋰電池，待機時間大于8小時，連續工作時間大于4小時；

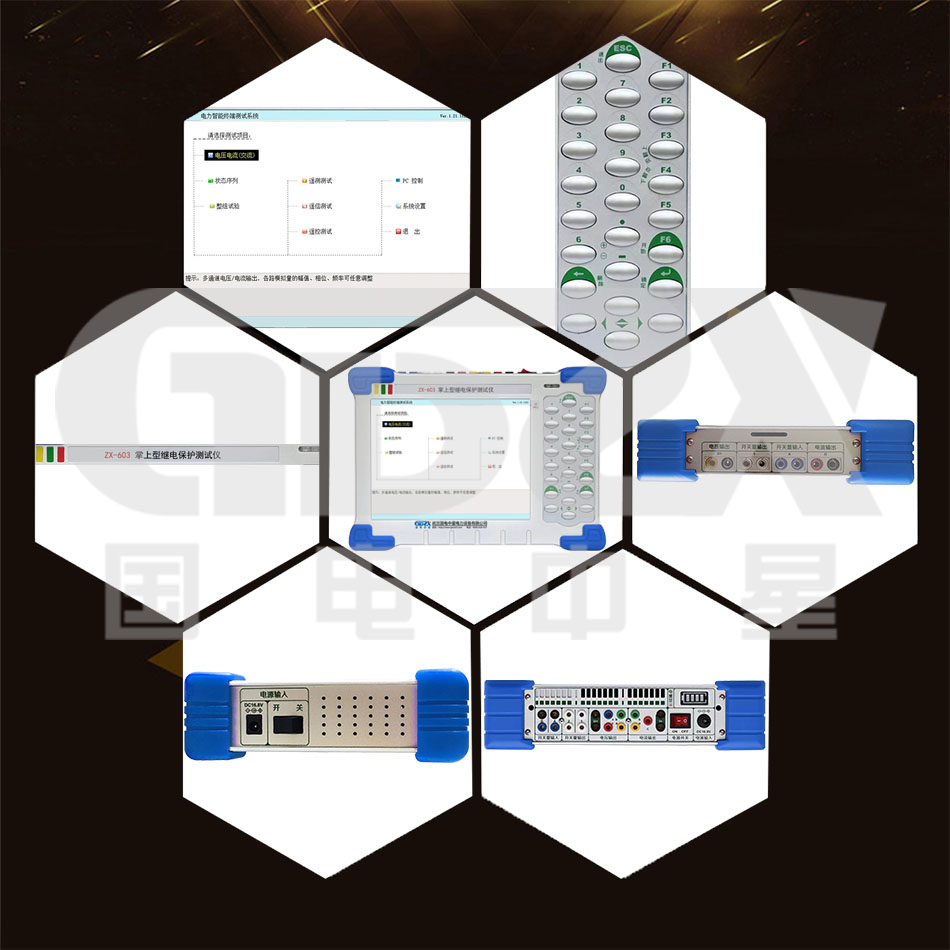

5) 采用全新的機箱結構及操作面板設計，采用多個快捷功能鍵，操作簡便高效；
6) 完善的自保護功能，電流過熱告警，電壓短路保護、過熱保護、過載保護等；
7) 電壓電流菜單。可完成電力智能終端裝置的過流保護、零序電流保護、電壓保護等保護動作邏輯功能的檢測。手控試驗方式下，各路電壓電流的幅值、相位和頻率可以任意調整。
8) 狀態序列菜單。用戶自由定制的試驗方式，程序提供了50種測試狀態，所有狀態的電壓、電流的幅值、相位和頻率均可以由用戶自由設置，狀態之間的切換由時間控制、按鍵控制或開入接點控制。各狀態下兩對開出量的開合能自由控制，可用于模擬保護出口接點的動作情況，尤其方便于終端裝置的單體調試。
技術參數 | 參數詳情 |
供電電源 | DC16.8V專用適配器，內置可充電鋰電池 |
鋰電池容量 | 11200mAh |
電壓輸出范圍 | 4路 |
相電壓輸出 | 0～130V AC |
線電壓輸出范圍 | 0～250V AC |
負載功率 | 大于30VA |
電壓輸出精度 | 0.2級 |
電流輸出范圍 | 3路 |
電流輸出范圍 | 0～12.5A，AC |
電流輸出精度 | 0.2級 |
輸出響應時間 | ＜100μs |
輸出頻率范圍 | 10～1000Hz |
輸出頻率分辨率 | 0.001Hz |
相位范圍 | ±360o |
相位誤差 | ＜0.2o |
相位分辨率 | 0.1o電壓與電流同步性 ＜20μｓ |
時間測量最大測量時間 | 36000s |
開入量 | 數量2對；開入特性（0～250VDC）或空接點（自動識別） |
開出量 | 數量2對；空接點不分極性（電氣隔離） |
主機尺寸 | 270mm×190mm×60mm |
主機重量 | ≤3kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
