ZX-1201微機繼電保護測試儀技術特性與應用分析

繼電保護測試儀是電力系統安全穩定運行的重要保障工具，ZX-1201微機繼電保護測試儀作為一款具備多通道輸出與智能操作功能的測試設備，為現場技術人員提供了靈活可靠的測試解決方案。本文將從技術指標、功能特點及適用場景等方面對該設備進行系統分析，并結合技術應用需求展開探討。

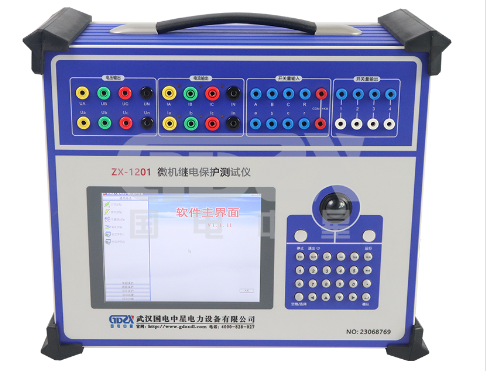

詳細情況請點擊上方圖片查看

一、多通道輸出配置與精度表現
ZX-1201測試儀提供6相電流與6相電壓輸出通道，每路電流輸出為30A/450VA，六相并聯最大可達180A；電壓輸出為120V/80VA，線電壓支持240V。設備在主量程范圍內的交流輸出精度為0.2%，直流輸出精度為0.5%。其輸出頻率范圍為0–1000Hz，精度為0.001Hz，并支持多達20次諧波疊加，適用于復雜波形仿真與各類保護裝置的動態測試。

二、靈活的電壓電流組合與操作模式
該設備支持多種輸出模式，包括4相電壓3相電流、6相電壓、6相電流及12相型輸出組合，可兼容傳統試驗方式。除了面板單機操作外，還支持外接計算機控制，形成完整的雙操作架構，適應不同現場測試習慣。

三、高保真線性功放與主機性能
采用模塊化線性功率放大技術，有效抑制中高頻干擾，保障從大電流到小電流全范圍內的波形質量與輸出精度。主機基于DSP數字信號處理架構，具備較強的運算能力和實時信號處理能力，配合高分辨率D/A轉換，輸出波形失真度低，線性表現良好。

四、完善的軟硬件功能設計
設備集成10路開入量與4對開出量，接點兼容空接點與0–250V電位信號，可自動識別輸入類型。軟件系統支持保護定值測試、故障回放、矢量圖顯示、數據存儲與報告打印等功能，適用于差動保護等復雜測試場景。此外，設備提供獨立的110V/220V可調直流電源，滿足現場輔助電源需求。

五、結構設計與可靠性
整機重量為17kg，結構緊湊，便于移動與現場部署。設備具備完善的軟硬件保護機制，包括電源軟啟動、故障自診斷與輸出閉鎖等功能，提升了設備的穩定性和使用壽命。

總結
ZX-1201微機繼電保護測試儀憑借其多通道靈活輸出、良好的波形精度與友好的操作界面，在電力系統繼電保護測試中具有較強的實用性。技術人員可結合具體測試任務，充分發揮其性能特點，提升測試效率與數據可靠性。
