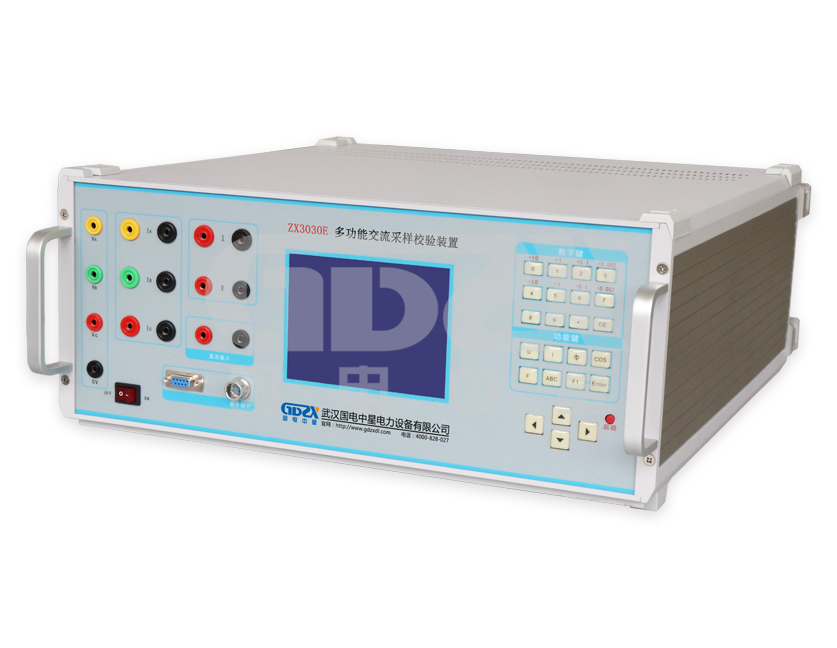

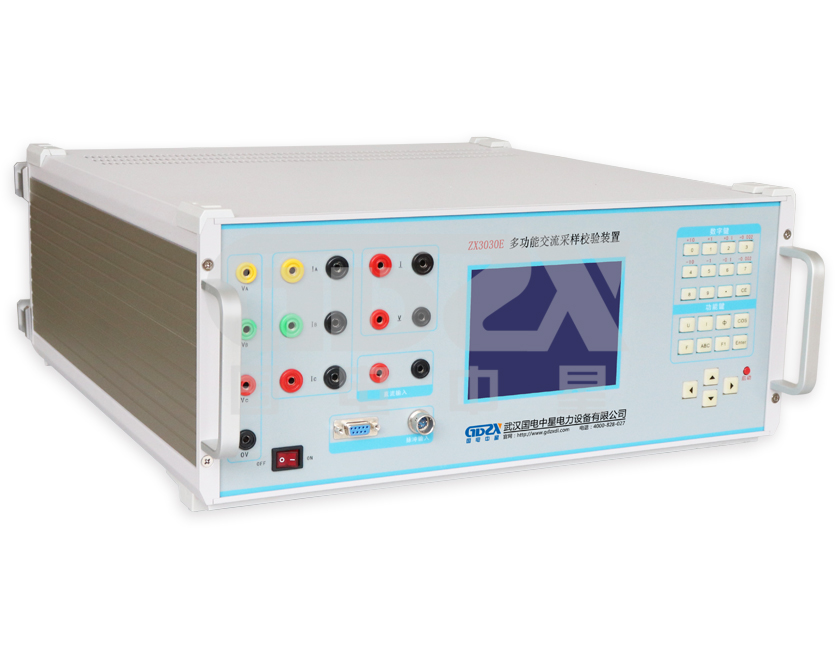

ZX3030E多功能交流采樣校驗裝置
表源一體可手動或自動校驗各種指示儀表、電能表、變送器、交流采樣器的儀器
參考標準：JJG307-2006,JJG597-2005
● 負載能力強，可直接帶1uF電容（100V檔）
● 多重保護：電源聯動保護、限流保護、自動關閉功放輸出等。
● 嚴格的過載試驗、顛震試驗、誤操作試驗、高溫老化試驗，可靠性異常好。
說明書
操作視頻注： 關于產品購買、技術維護等服務，歡迎致電! 4000-828-027
產品簡介
ZX3030E多功能交流采樣校驗裝置是本公司應用當今科研成果推出的高技術產品。該產品引用新的設計理念，采用強大的DSP數字處理系統及高精度A/D、D/A轉換器，采納用戶的使用心得，集多年電測儀器研發之大成。功能強大，表源一體，不需另配標準表即可手動或自動校驗各種指示儀表、電能表、變送器、交流采樣器。
產品別稱
多功能交流采樣校驗裝置、交直流指示儀表校驗裝置、變送器校驗裝置、電能表檢定裝置、多功能三相交直流標準源
性能特點
1、基于DSP的數字信號合成和數據采集處理技術，使得裝置輸出穩定可靠。
2、裝置綜合誤差0.05級，精度高、指標優。
3、配置強大的微機管理平臺，可通過微機校驗、傳輸、打印及數據管理；配有無線接收與發射裝置，方便各類儀表，特別是交流采樣器的遠程校驗。
4、電壓、電流量程可根據被試表設定，自動換檔。
5、大屏幕液晶顯示，彈出式中文菜單，光標任意移動，提供在線幫助提示，操作簡便，顯示內容豐富。
6、可輸出交直流電壓、電流，配有功率，頻率，相位，功率因數及交直流電壓電流標準，校驗時，可同時顯示一次及二次值，自動計算并顯示校驗誤差，校驗結果可存儲、預覽。
7、可設置2~31次諧波輸出，方便各類儀表的諧波試驗。
8、裝置具有外部軟件校準功能。
9、負載能力強，可直接帶1uF電容（100V檔）
10、多重保護：電源聯動保護、限流保護、自動關閉功放輸出等。
11、嚴格的過載試驗、顛震試驗、誤操作試驗、高溫老化試驗，可靠性異常好。
12、德國標準機箱，體積小、重量輕，便于攜帶。
技術指標
| 項目 | 指標 |
| 電壓交流量程 | 基本量程 25V、100V、250V、600V |
| 自動量程：15V～600V | |
| 電壓直流量程 | 基本量程：100mV、25V、100V、250V、600V |
| 自動量程：15V～600V | |
| 電壓調節范圍 | 0～130% UN |
| 電壓調節細度 | 0.002%UN |
| 電壓輸出容量 | ≥20VA/相 |
| 電壓精度 | 0.05級 （100mV為0.1級） |
| 電流交流量程 | 基本量程：0.1A、1A、5A、25A |
| 自動量程：0.05A～25A | |
| 電流直流量程 | 基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A |
| 自動量程：20μA～20mA及0.1A～25A | |
| 電流調節范圍 | 0～130%IN(25A檔，0～120%) |
| 電流調節細度 | 0.002%IN |
| 電流輸出容量 | ≥25VA/相 |
| 電流精 度 | 0．05級 |
| 頻率調節范圍 | 40HZ～70HZ |
| 頻率調節細度 | 0.01HZ |
| 頻率調定值精度 | ±0.01HZ |
| 相位調節范圍 | 0～359.99° |
| 相位調節細度 | 0.01° |
| 相位精度 | ±0.2°(額定電壓、電流滿量程輸出時) |
| 三相功率精度 | 0.05級（無功為0.2級） |
| 三相電壓對稱 | 三相四線120°±0.2° |
| 三相三線60°±0.2° | |
| 電壓電流波形失真度 | < 0.3% |
| 諧波分量 | 2~31次（超過11次的，只能設置奇次諧波） |
| 電壓、電流、功率穩定度 | ≤0.01%(1分鐘) |
| 測量精度 | 0.01級（0～±20mA、0～±5V） |
| 裝置綜合誤差 | 0.05% |
| 重量 | 18kg |
| 體積 | 432×428×175 |
| 供電電源 | 220V±10% |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

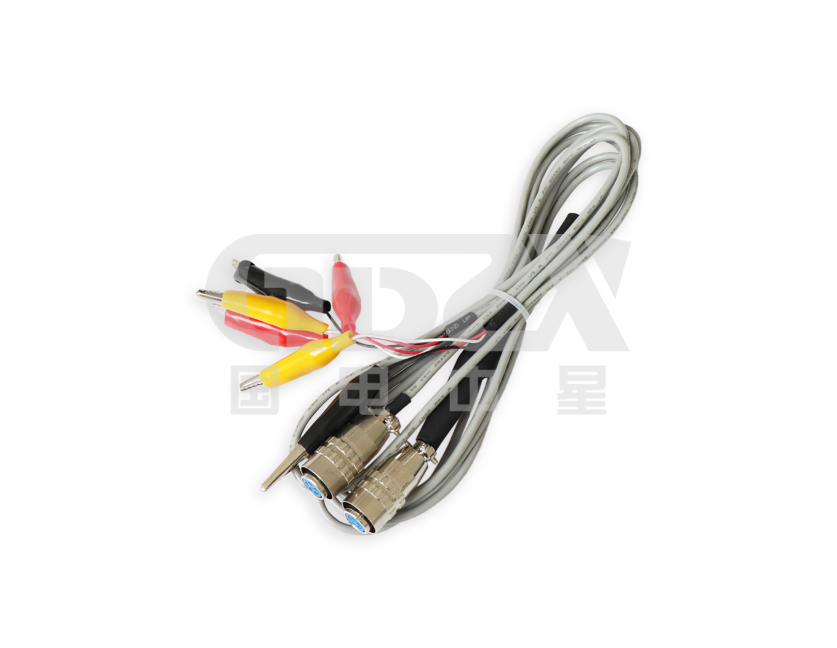

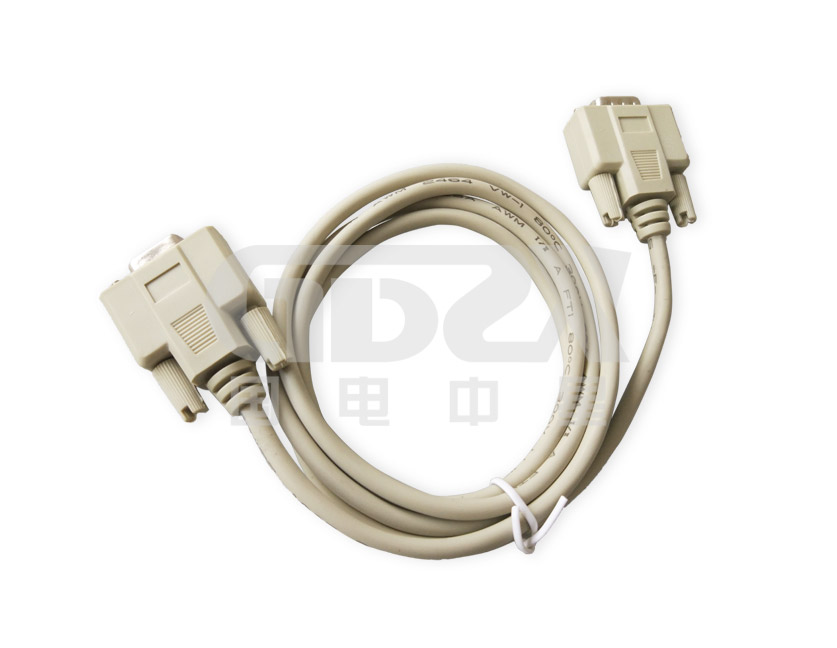

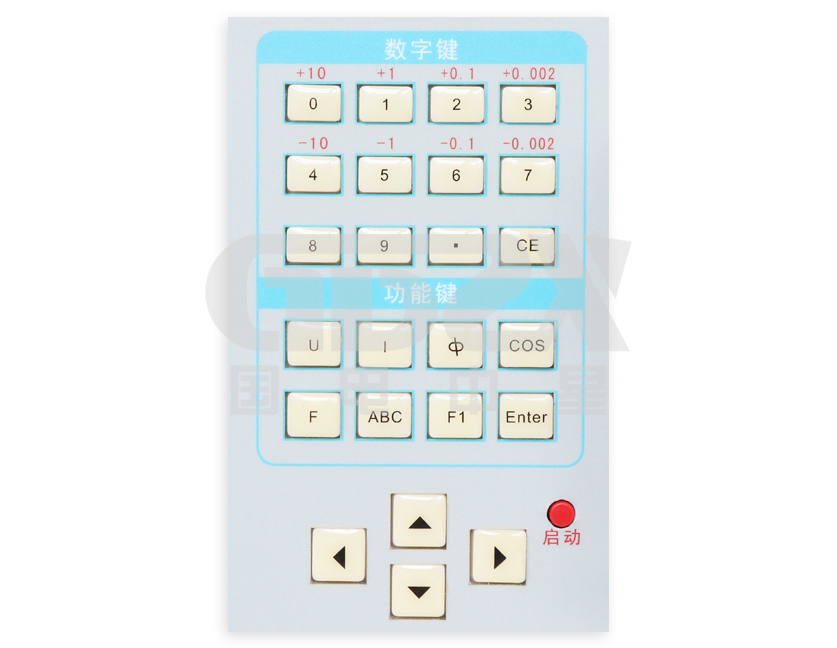

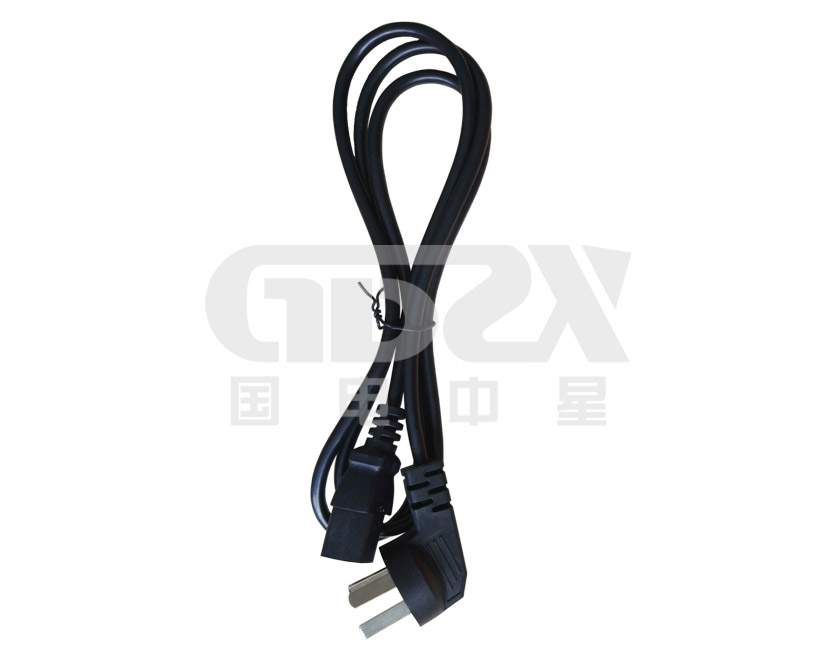

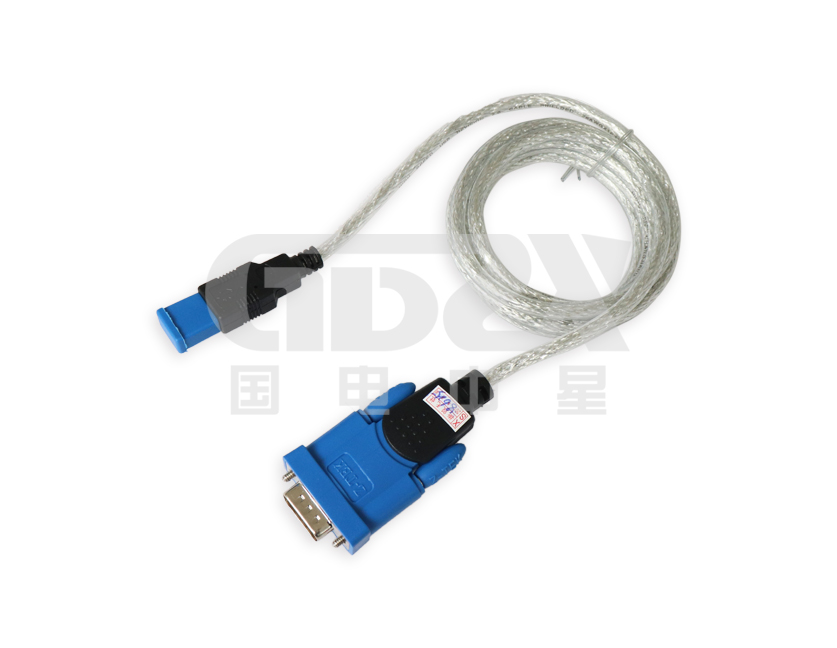

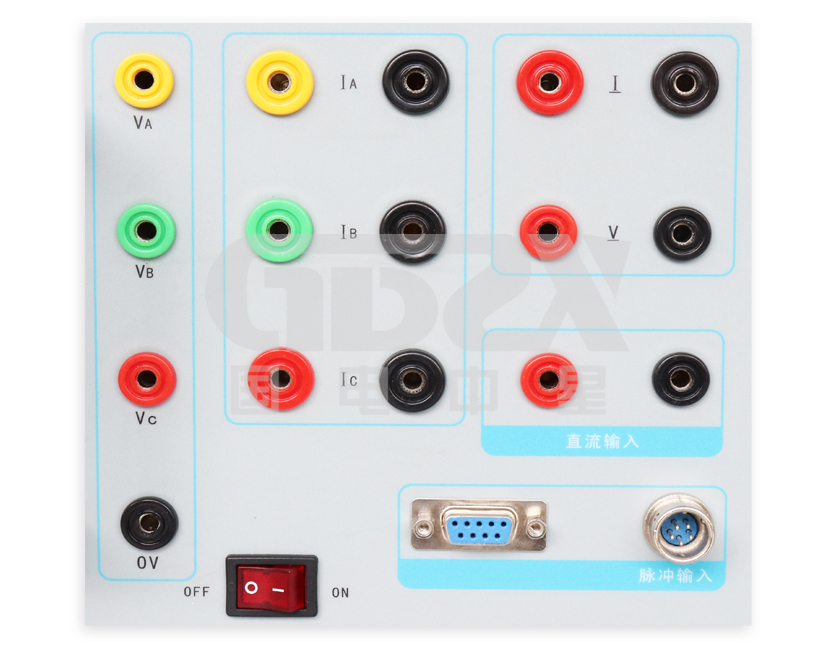

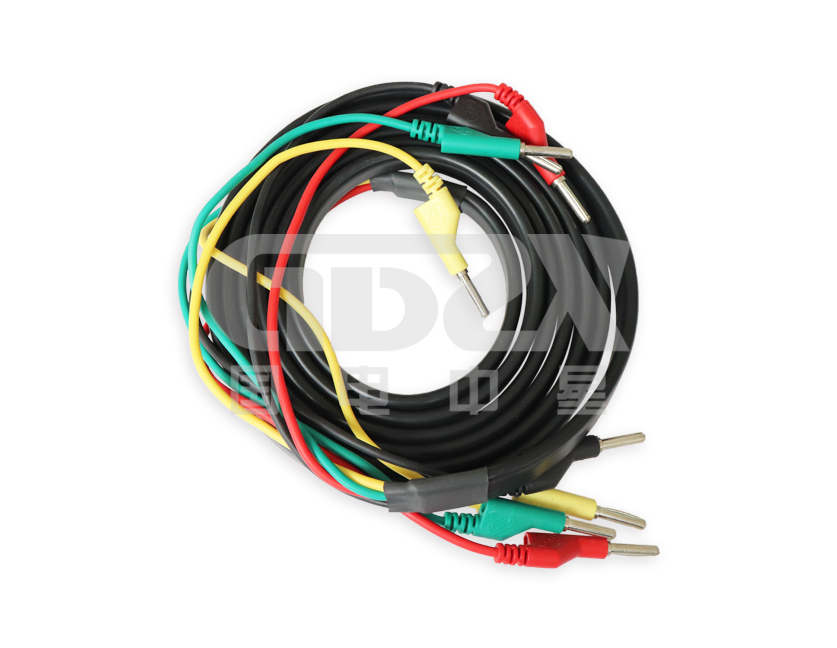

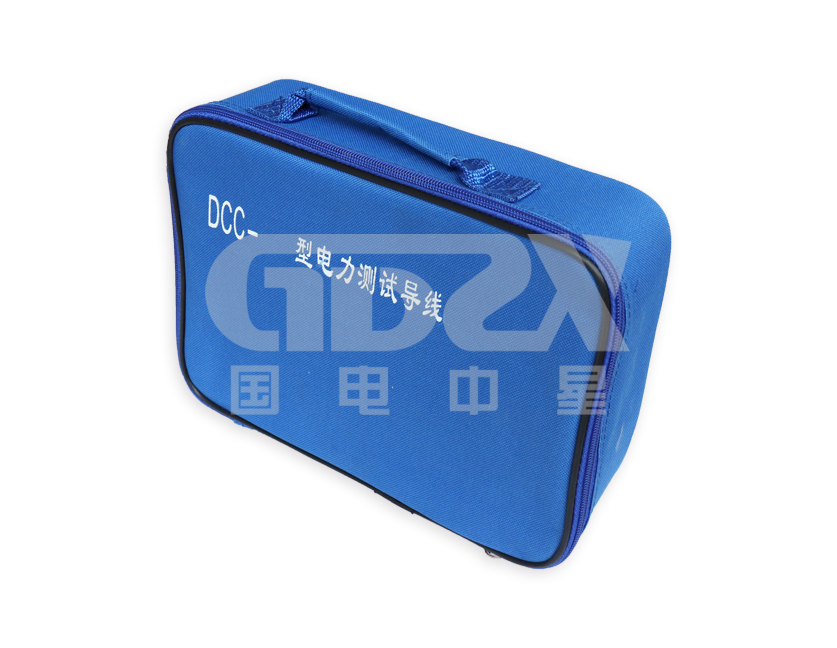

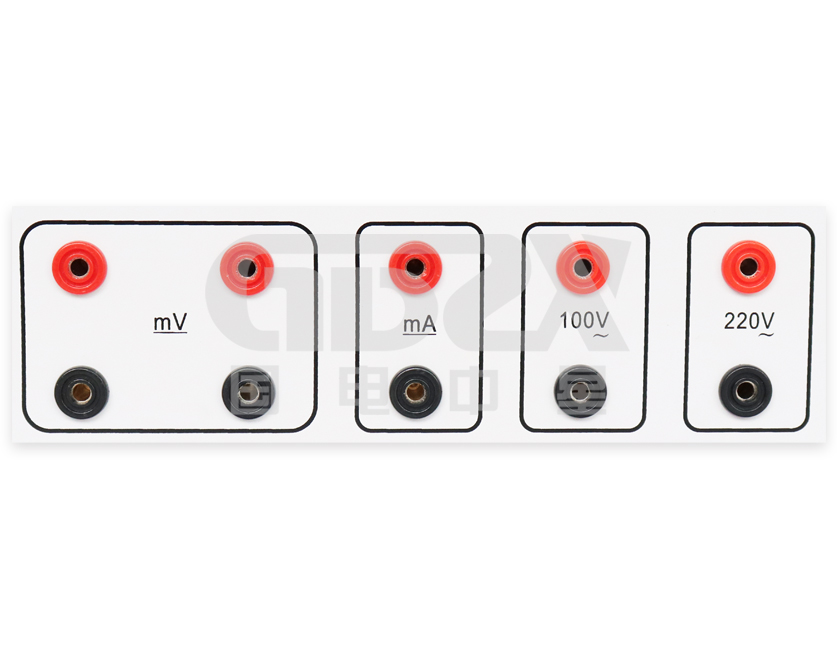

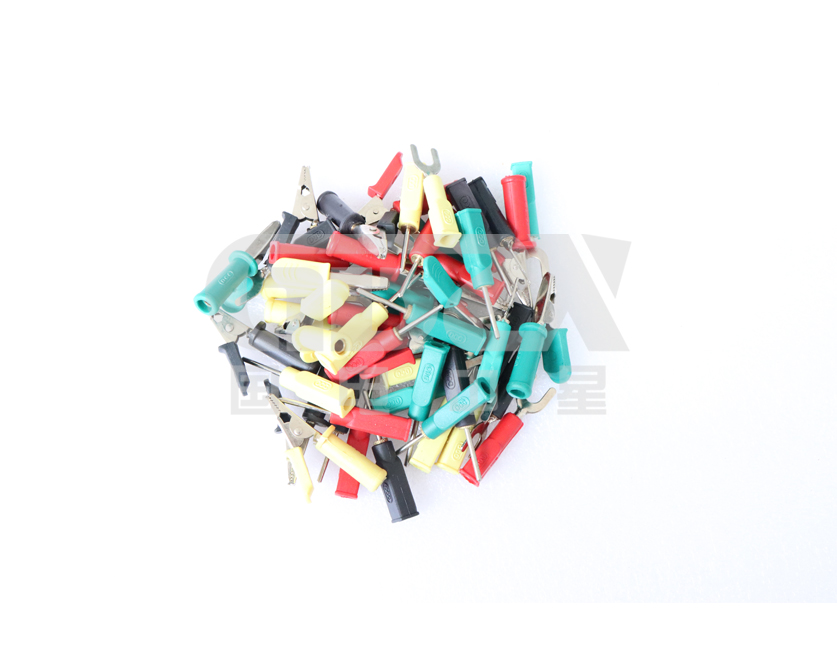

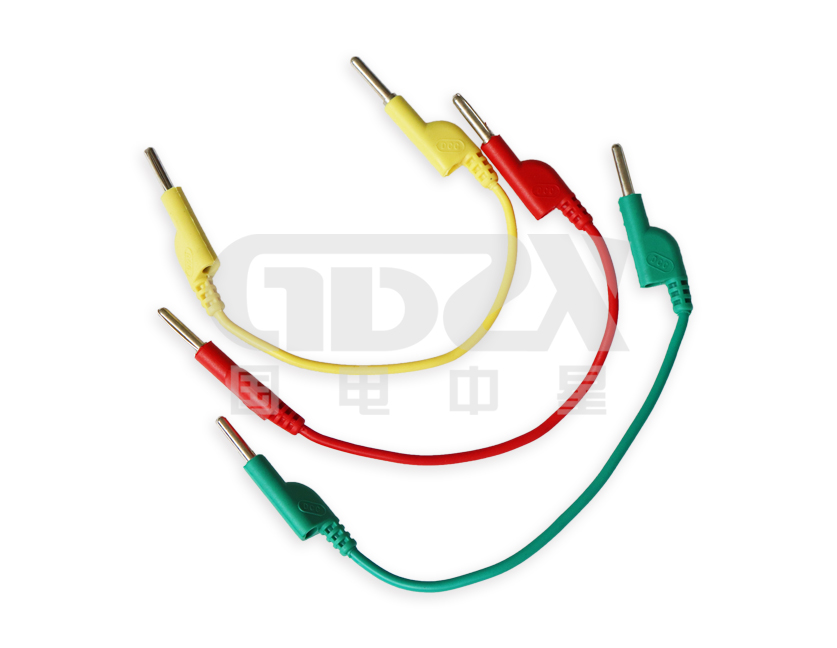

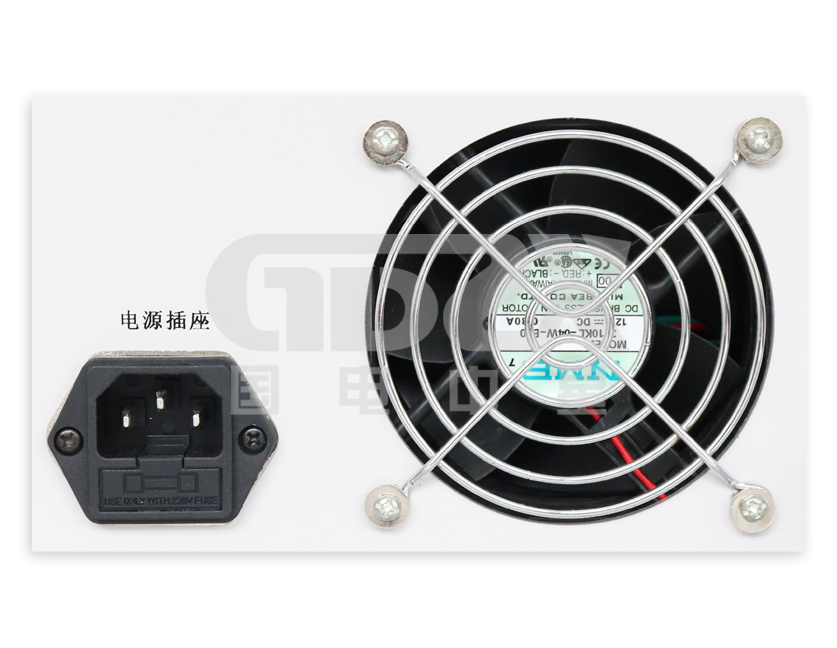

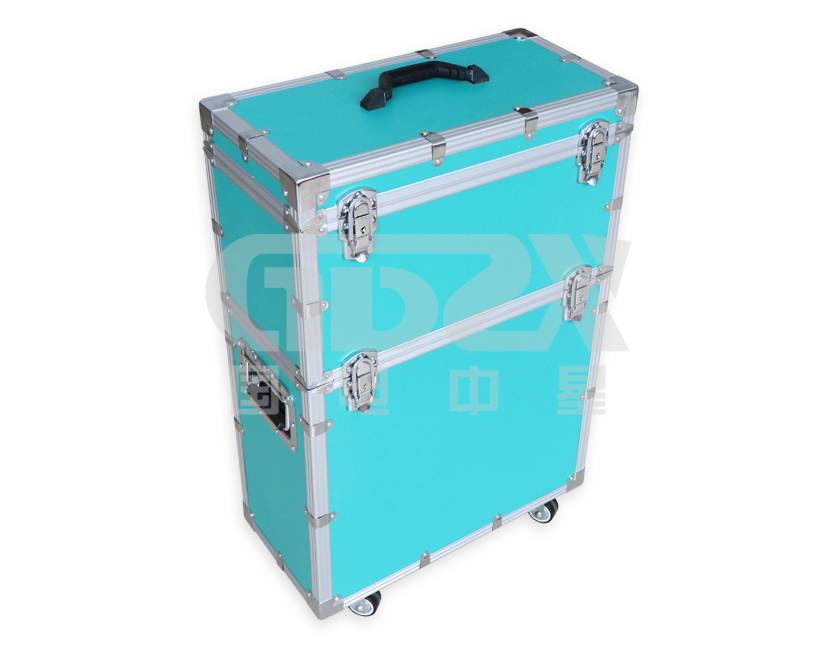

產品圖集

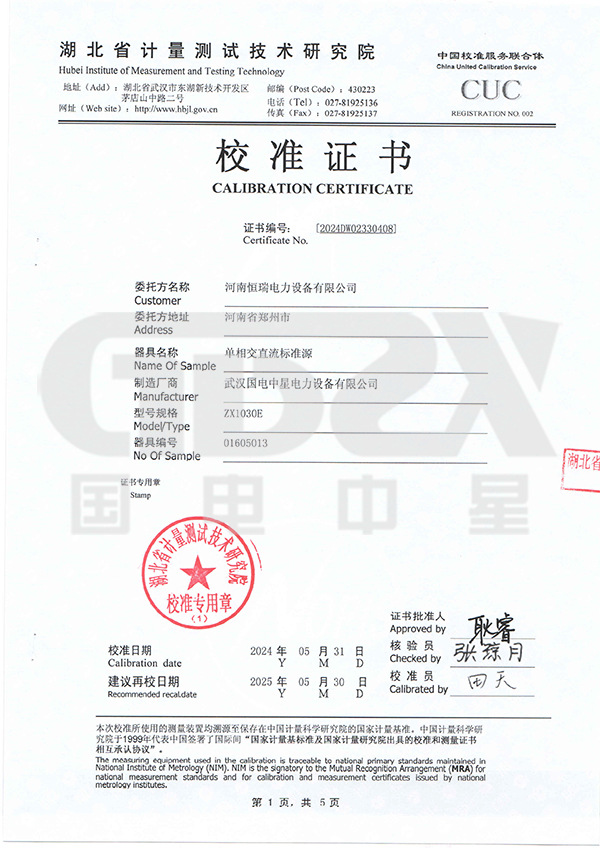

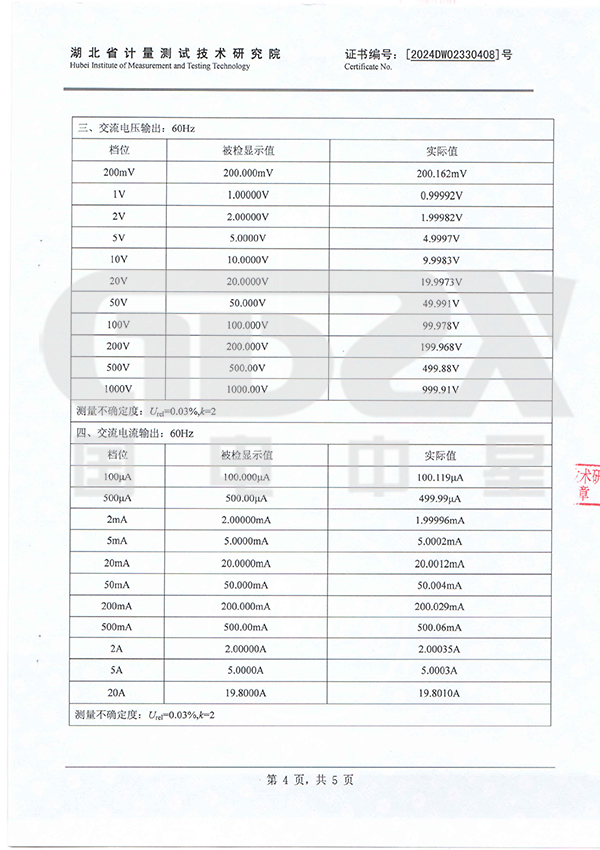

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理 體系要求、GB/T28001-2011職業健康安全管理體系要求。
