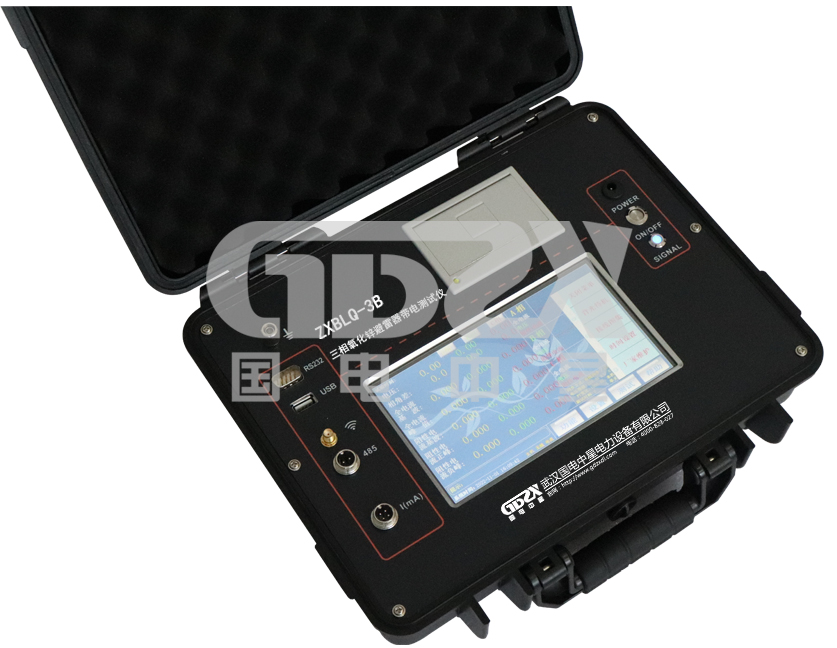

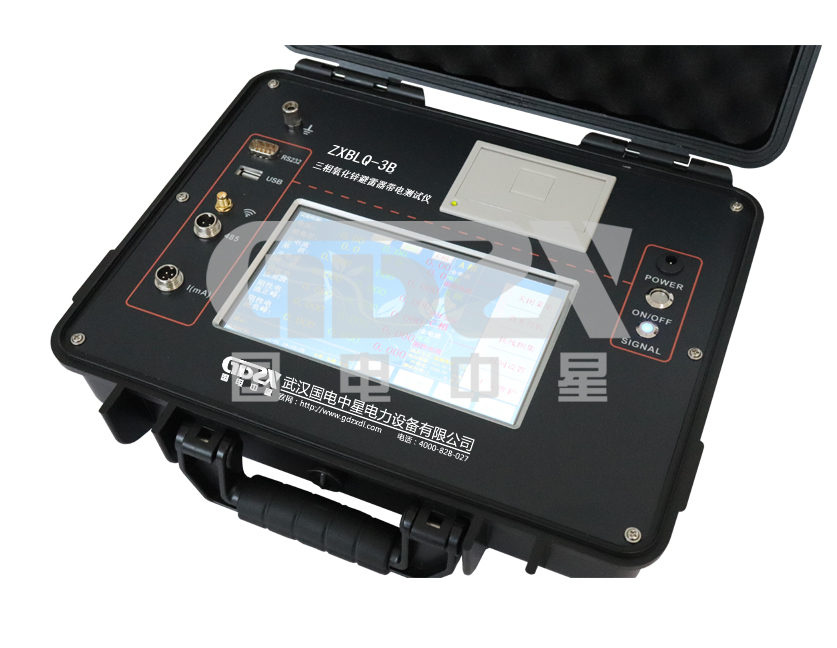

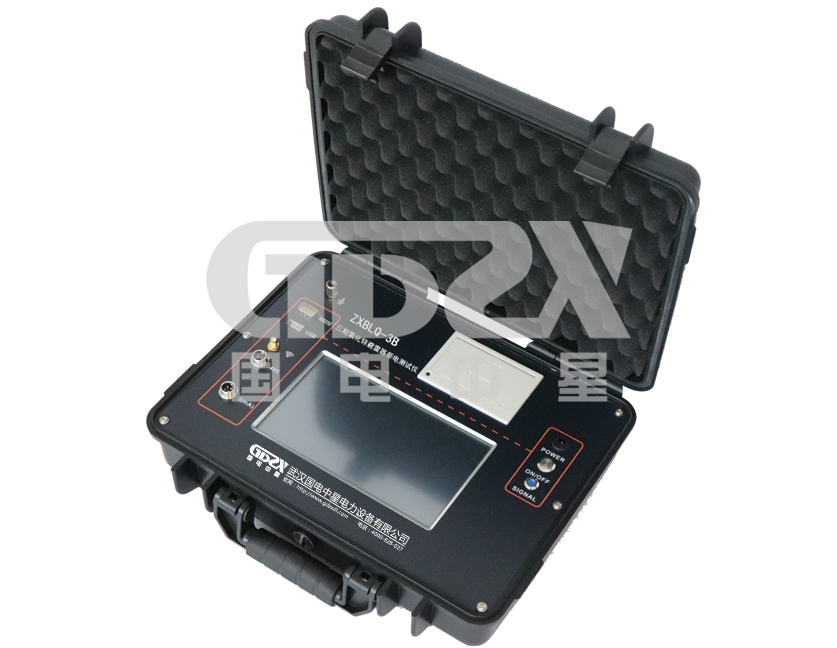

ZXBLQ-3系列三相氧化鋅避雷器測試儀
用于檢測氧化鋅避雷器電氣性能的專用儀器
參考標準：DL/T987-2005
● 800×480彩色液晶觸摸屏,高速熱敏打印機；
● 內帶高能鋰離子電池，特別適合無電源場合。
● 帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況。
說明書
操作視頻 ZXBLQ-3系列三相氧化鋅避雷器測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
該型號氧化鋅避雷器測試儀操作簡單、使用方便，測量全過程由工控機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
產品別稱
三相無線氧化鋅避雷器測試儀、氧化鋅避雷器測試儀、智能型避雷器特性測試儀、抗干擾氧化鋅避雷器特性測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀
1.800×480彩色液晶觸摸屏,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。
2.無線傳輸PT信號超過400米，按需配置可達到2000米（選配）。
3.適用于避雷器帶電、停電或試驗室等場所使用。
4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，安全可靠。
5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。支持取三相或取B相電壓基準為電壓參考（選配）。
6.內帶高能鋰離子電池，特別適合無電源場合。
7.配備嵌入式工業級操作系統，支持直接關機方式；配有一個USB接口，支持U盤導出數據；可外掛USB鼠標、鍵盤使用，操作方便（選配）。
8.內部配置4GB容量的SD卡可存儲海量試驗數據，具備數據管理、保存等功能。
9.配套上層管理軟件，具備歷史數據管理、數據分析、報告打印等功能。
10.高速的采樣頻率，新數字信號處理技術，抗干擾性能強，測量結果精度極高。
11.帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況。
12.儀器軟件強大，內置幫助文檔，附帶接線方式圖案，強光線下可以調整背景圖片和顏色，支持界面截圖存為BMP圖片等。
13.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
1.電 源：220V、50Hz或內部電池供電
2.測量范圍
1)泄漏電流：0-20mA
2)電壓：30-250V
3.測量準確度
1)電流：全電流>100μA時，±5%讀數±1個字；
2)電壓：基準電壓信號>30V時，±5%讀數±1個字。
4.測量參數
1)泄漏電流全電流波形、基波有效值、峰值。
2)泄漏電流阻性分量基波有效值及3、5、7次有效值。
3)泄漏電流阻性分量峰值：正峰值Ir+
負峰值Ir-。
4)容性電流基波，全電壓、全電流相角差。
5)電壓有效值。
6)避雷器功耗。
5.電壓基準信號取樣方式
1)有線同步：40米（可擴展）
2)無線同步：>400米（可擴展）
6.電池參數
1)充電時間：>6小時
2)連續工作時間：>4小時
3)間斷工作時間：>8小時
7.儀器尺寸
1)主機：36×26×14cm

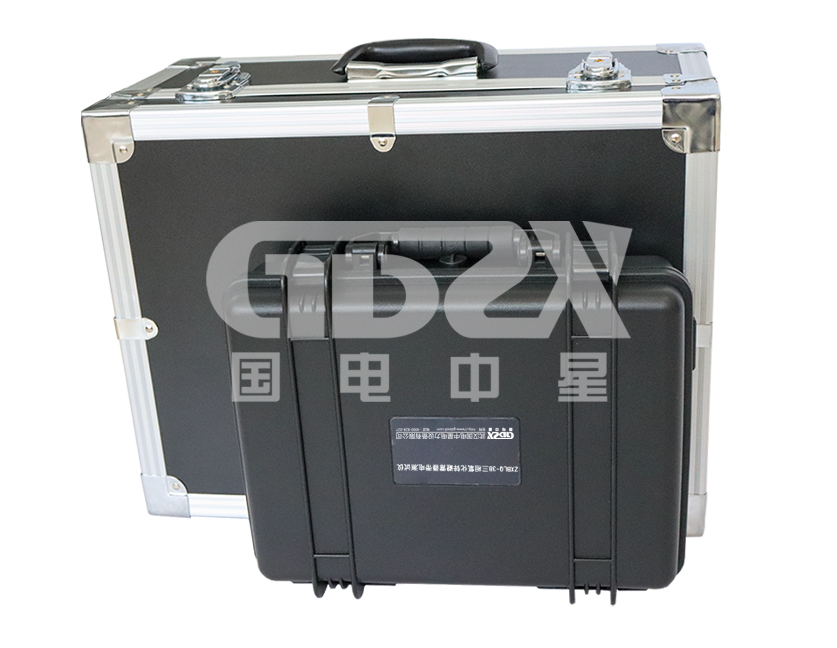

2)配件箱：42×33×20cm
8.儀器重量
1)主機：5kg
2)配件箱：9kg
選型指南：
| 型號名稱 | 功能參數 | |
| ZXBLQ-I | 單相交流 | 單相測試
5.7寸320×240液晶顯示器,高速熱敏打印機； 工作電源：AC220V/50Hz 泄漏電流:0-10mA； 電 壓:30-100V。 電壓基準信號取樣方式：20米（可擴展） |
| 單相交直流 | 單相測試
5.7寸320×240液晶顯示器,高速熱敏打印機； 工作電源：內置高能鋰離子電池，內部電池供電 泄漏電流:0-10mA 電 壓:30-100V 電壓基準信號取樣方式：20米（可擴展） | |
ZXBLQ-3A | 三相帶電測試/有線測試（無PT盒/無感應板） | 嵌入式人機界面，支持有電壓方式取樣PT二次電壓基準信號；也支持無電壓方式，通過軟件計算找到電壓基準。
泄漏電流：0-10mA（可擴展）； 電壓：30-100V（可擴展）； 電壓基準信號取樣方式：有線同步：20米（可擴展） |
| ZXBLQ-3B | 三相帶電測試/有線無線測試/單片機/帶PT | 嵌入式人機界面，800×480彩色7寸液晶觸摸屏,打印機，無線400米（可定制）。有線同步、無線同步、無電壓、鋰電池連續工作4小時、Widows操作系統， U盤導數據；可接鼠標、鍵盤、4GB的SD可存海量數據， 上位機軟件。
泄漏電流:0-10mA（可擴展）； 電壓:30-100V（可擴展）。 泄漏電流全電流、阻性電流1、3、5、7、容性電流，電壓，相角，功耗。帶抗干擾功能，補償算法。可用于750KV電壓等級、可取三相電壓基準或B相電壓基準。 |
| ZXBLQ-3C | 三相帶電測試/有線無線測試/工控機/帶PT | 工控機ARM板，800×480彩色7寸液晶觸摸屏,打印機，無線400米（可定制）。有線同步、無線同步、無電壓、鋰電池連續工作4小時、Widows操作系統， U盤導數據；可接鼠標、鍵盤、4GB的SD可存海量數據， 上位機軟件。
泄漏電流:0-10mA（可擴展）； 電壓:30-100V（可擴展）。 泄漏電流全電流、阻性電流1、3、5、7、容性電流，電壓，相角，功耗。帶抗干擾功能，補償算法?？捎糜?50KV電壓等級、可取三相電壓基準或B相電壓基準。 |
| ZXBLQ-3D | 三相帶電測試/有線無線測試/工控機/帶PT/帶感應板 | |

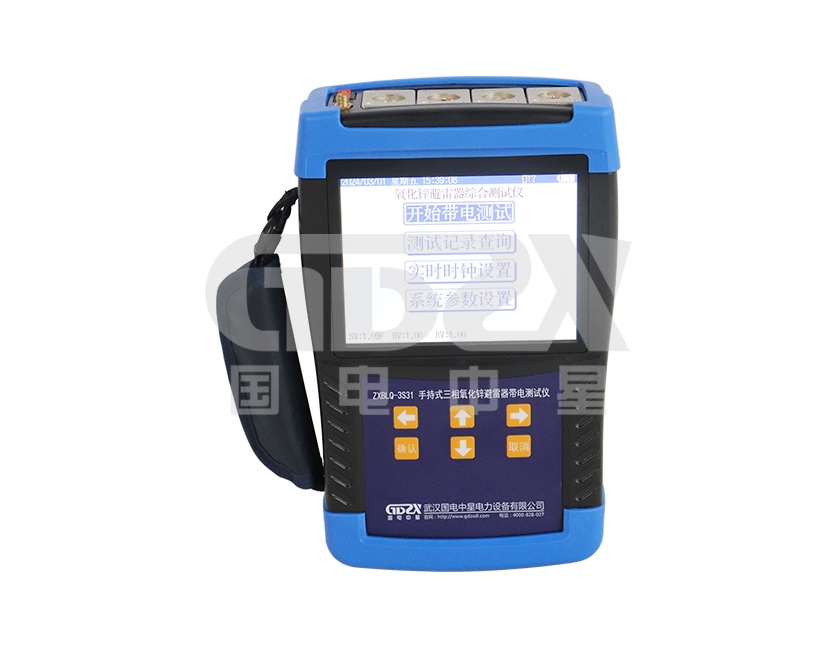

| ZXBLQ-3S | 三相帶電測試/有線無線測試//帶采集器/手持式 | 提供有線、無線測試方式，無線測試方式 可同時測量三相氧化鋅避雷器的電氣參數，并可自動補償相間干擾；也可單相測量，支持B相接地的PT二次電壓作為參考電壓；當被測相與參考電壓相別不同時，可自動計算補償角度。 可顯示三相全電壓、電壓基波、3次、5次、7次諧波有效值、系統頻率值及三相電壓相位差 電壓輸入范圍：25V～250V有效值，50Hz/60Hz 全電流測量范圍：0～20mA有效值，50Hz/60Hz 工作電源：內置鋰電池 |
| ZXBLQ-IV | 支持10-35KV以下測試，測漏電流 | |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
