ZXKC-H高壓開關綜合測試儀

用于測量各種電壓等級的少油、多油、真空、SF6等高壓斷路器的機械動特性參數

參考標準：GB1984-2003；DL/T846.3-2004

● 內部抗干擾電路可滿足500KV變電站內可靠使用。
● 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。
● 適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

隨著社會的發展，人們對用電的安全可靠性要求越來越高，本產品在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。本產品是依據最新的《高壓交流斷路器》GB1984-2014為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

性能特點

1. 本產品為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

2. 高速熱敏打印機，方便現場打印測試數據。

3. 機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

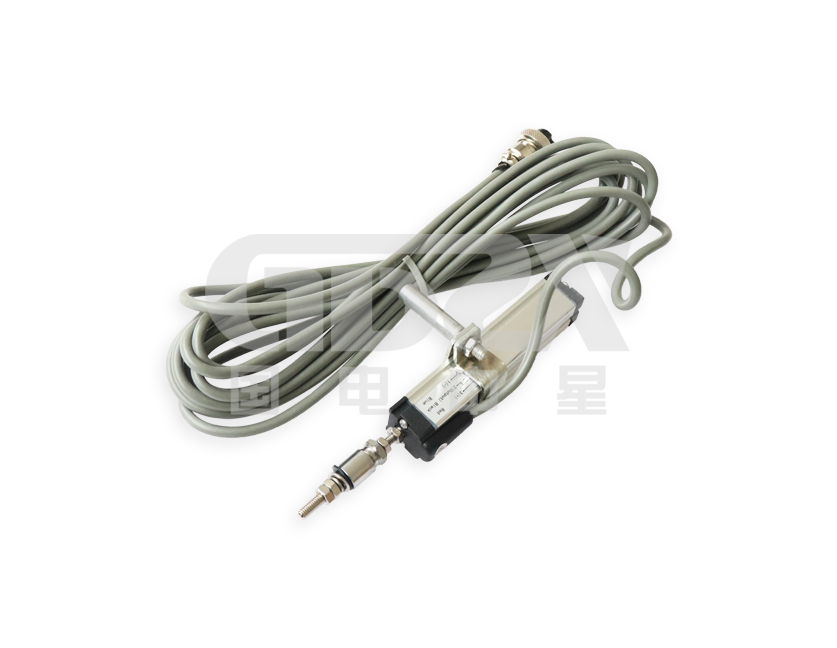

4. 配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

5. 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

6. 開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。

7. 主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

8. 配備2個USB接口，可接鼠標操作產品，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。

9. 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、1路速度(3路速度選配)。

10. 內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

11. 內部抗干擾電路可滿足500KV變電站內可靠使用。

技術指標

技術參數	詳細參數
時間測量（12路）	固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期之差
	合閘（分閘）彈跳時間（彈跳次數）
	不同期測試范圍：1ms～99ms，分辨率：0.01ms
	內觸發測試范圍：1ms～999ms，分辨率：0.01ms 1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms
	外觸發測試范圍：0.01ms～200s 在1000ms以內準確率：0.05%±0.1ms
速度測量	剛分（剛合）速度
速度測量	指定時間段（行程段或角度段）平均速度
測速范圍	0.1mm傳感器 0.01～20.00m/s，準確率:±0.1m/s
	345°角度傳感器 0.01～20.00m/s，準確率:±0.1m/s
	加速度傳感器 0.01～15.00m/s
	激光傳感器0.01～15.00m/s。（選配）
行程測量	動觸頭行程（行程）（3路行程測量選配）
	接觸行程（開距）
	超行程
	過沖行程或反彈行程
測量范圍	直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
	旋轉傳感器：345°，測量范圍：0-1000mm，分辨率:0.08°。此傳感器有15度的無效區，安裝時在產品可看到傳感器有效區域，數值顯示在160-200度左右為佳
	加速度傳感器測量范圍：0-300mm，分辨率:0.1mm
	準確率:土(1%L+0.2)mm
線圈電流	最大電流20A,分辨率：0.01A。準確率:±5%
儀器電源	AC220V ± 10%；50Hz ± 10%
線圈電阻測量范圍	0～2000Ω,分辨率：0.01Ω。準確率:±5%
產品電源	AC220V ± 10%；50Hz ± 10%
直流電源輸出	DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)
外觸發觸發電壓	AC/DC10-300V，電流≤120A
隔離開關測量范圍	電壓輸出：DC6～270V（可調）
	電源輸出時間：0.01-20秒（可設置）
	斷口信號最大采集時間為200秒
	可測斷口合、分閘時間、三相不同期、彈跳時間及次數
主機體積	450400220mm
使用環境	-20℃~+50℃
相對濕度	≤90%
配置選型表
型號名稱	功能參數
ZXKC-VI	常規型配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能
ZXKC-VI2	豪華型配置：在ZXKC-VI基礎上增加閉鎖電源功能
ZXKC-VI3	豪華型配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用）

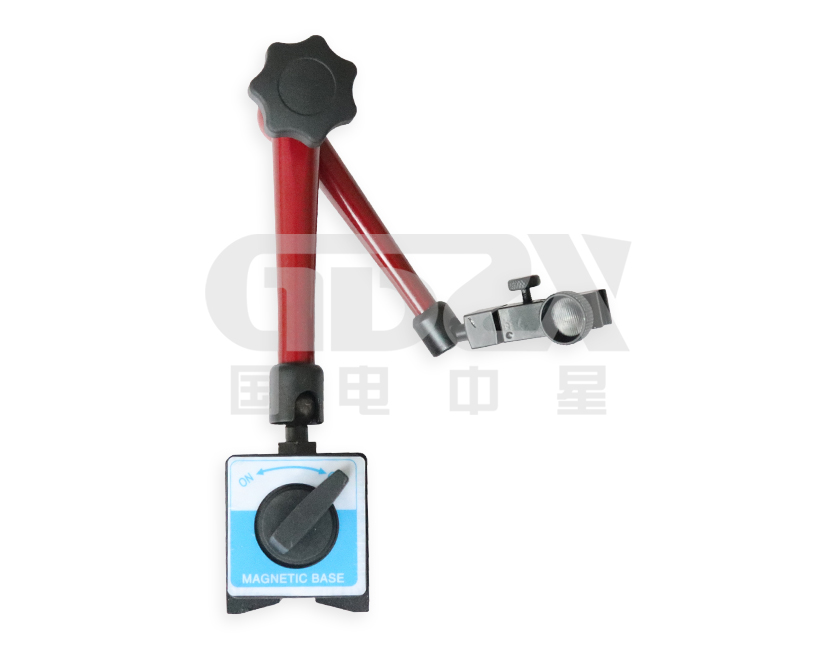

ZXKC-H	常規型配置：12路斷口，觸摸屏，8.4寸彩屏顯示，U盤轉存， PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HA3	豪華型配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(3路)
ZXKC-HA6	豪華型配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(6路)
ZXKC-HB3	豪華型配置：12路斷口，3路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存， PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HB6	豪華型配置：12路斷口，6路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存， PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HC3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試
ZXKC-HC6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試
ZXKC-HD3	豪華型配置：12路斷口，3路合閘電阻測試，3路雙端接地開關
ZXKC-HD6	豪華型配置：12路斷口，6路合閘電阻測試，6路雙端接地開關
ZXKC-HE3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，200A動態電阻
ZXKC-HE6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，200A動態電阻
ZXKC-HF3	豪華型配置：12路斷口，3路合閘電阻測試，200A動態電阻
ZXKC-HF6	豪華型配置：12路斷口，6路合閘電阻測試，200A動態電阻
ZXKC-HG3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，3路雙端接地開關
ZXKC-HG6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，6路雙端接地開關
ZXKC-VI	常規型配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能

重要提醒：尺寸重量?jī)H供參考，請以收到實物為準！產品支持客戶需求定制！

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

產品圖集
