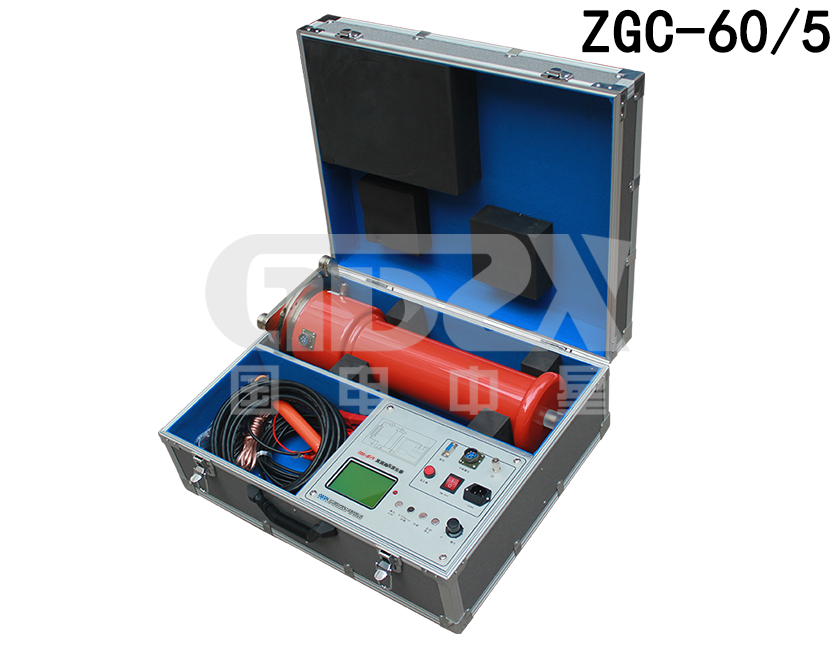

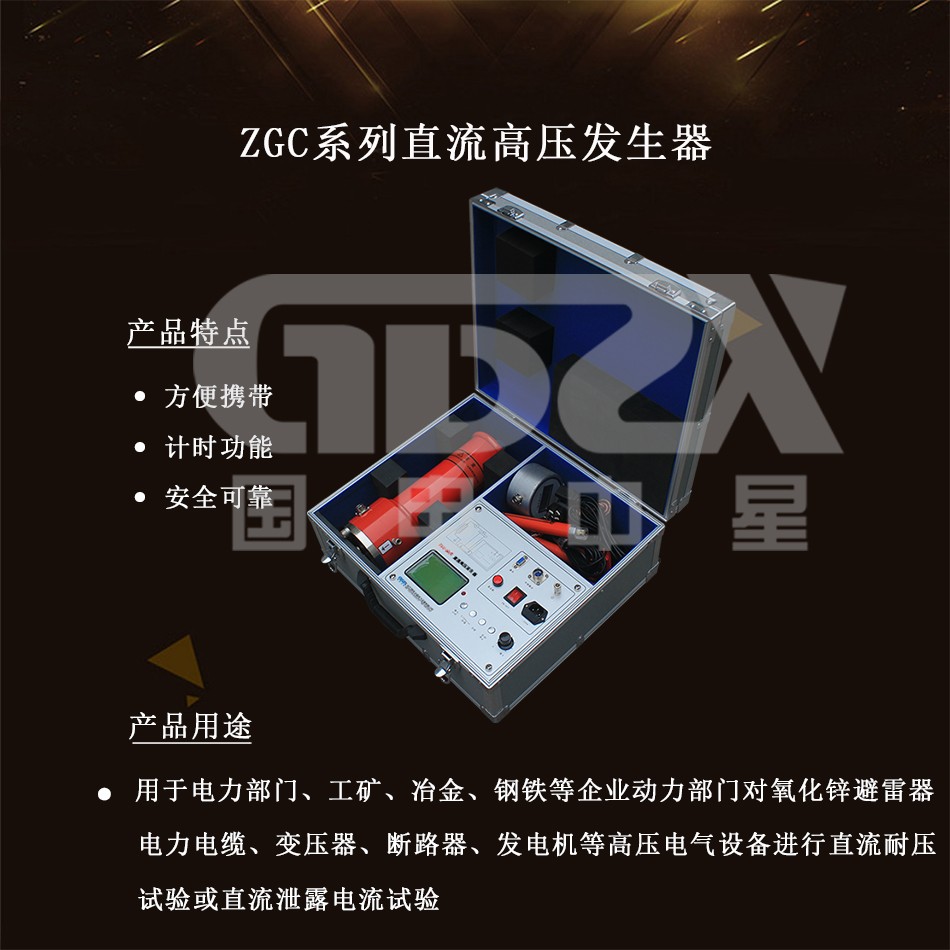

ZGC系列直流高壓發生器
用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗
參考標準：
●升壓方式：手動升壓
●機箱采用便攜式機箱，攜帶方便
●帶有總時間T1和分段計時T2，及任意電壓、電流下計時功能
說明書
操作視頻ZGC系列直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。
ZGC系列直流高壓發生器。應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術屏幕設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1%。增加了任意電壓、電流下計時功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能。
1) 升壓方式：手動升壓.
2) 機箱采用便攜式機箱，攜帶方便。
3) 采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波系數≤0.5%。
4) AI氧化鋅避雷器和油浸式變壓器測量功能?？梢灾苯颖４鎸嶒瀳蟾妫取?.5 %。保持手動0.75UDC1mA。
5) 并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。誤差≤1%
6) 全量程平滑調壓，電壓調節精度≤1%，穩定度≤1%，電壓電流誤差≤1.0%±1個字
7) 帶有總時間T1和分段計時T2，及任意電壓、電流下計時功能。
8) 儀器增加了萬年歷和時間功能。
技術參數 | 參數詳情 | |||||||||||||||
輸出電壓 (kV) | 60 | 60 | 60 | 60 | 120 | 120 | 120 | 120 | 200 | 200 | 200 | 300 | 300 | 300 | 200/300 | |
輸出電流 (mA) | 2 | 3 | 5 | 10 | 2 | 3 | 5 | 10 | 2 | 3 | 5 | 2 | 3 | 5 | 10/10 | |
輸出功率 (W) | 120 | 180 | 300 | 600 | 240 | 360 | 600 | 1200 | 400 | 600 | 1000 | 600 | 900 | 1500 | 1000/3000 | |
充電電流 (mA) | 3 | 4.5 | 7.5 | 7.5 | 3 | 4.5 | 7.5 | 7.5 | 3 | 4.5 | 7.5 | 3 | 4.5 | 7.5 | 7.5 | |
控制箱重量 | 11.6 | 13 | 16 | 17.6 | 13 | 13 | 17.6 | 17.6 | 13.1 | 13.1 | 13.1 | 13.1 | 13.1 | 13.1 | 13.1 | |
倍壓筒重量 | 2.3 | 3.6 | 5.8 | 6.3 | 3.6 | 3.6 | 6.3 | 6.3 | 8.0 | 8.0 | 8.0 | 10 | 10 | 10 | 2/10 | |
倍壓筒規格 | Ф90 340 | Ф90 470 | Ф110 480
| Ф110 530 | Ф90 470 | Ф90 470 | Ф110 530 | Ф110 530 | Ф110 910 | Ф110 910 | Ф110 910 | Ф110 1200 | Ф110 1200 | Ф110 1200 | Ф110 1000/3000 | |
電壓測量誤差 | ≤1.0% (滿度) ±1 個字 | |||||||||||||||
電流測量誤差 | ≤1.0% (滿度) ±1 個字 | |||||||||||||||
過壓整定誤差 | AI 技術設定過壓保護和過流保護. 誤差≤1.0% | |||||||||||||||
0.75 切換誤差 | 高精度 0.75UDC-1mA 單觸按鈕 (精度≤0.5％) 最適合氧化鋅避雷器試驗 | |||||||||||||||
波紋系數 | ≤0.5％ | |||||||||||||||
工作電源 | 電壓 | AC220V±10% | ||||||||||||||
頻率 | 50±1HZ | |||||||||||||||
工作方式 | 間斷使用：額定負載 30 分鐘 1.1 倍額定電壓使用：10 分鐘 | |||||||||||||||
工作環境 | 溫度：-10℃~+40℃ | |||||||||||||||
相對濕度：室溫為 25℃時不大于 85％ (無凝露) | ||||||||||||||||
海拔高度： 1500 米以下 | ||||||||||||||||
帶電容負荷 | 被試品電容量無限制 | |||||||||||||||
結構特點 | 電氣絕緣倍壓筒 | |||||||||||||||
空氣絕緣、無泄漏之慮 | ||||||||||||||||
