10kv絕緣電阻測試儀對絕緣質量的評價

所有電氣裝置和設備的絕緣電阻，特別是大容量絕緣電阻測試，必須符合相關規范和標準的要求，以確?，F(xiàn)場操作的安全。無論是電纜、分段保護設備，還是電動機、發電機等，電導體部分都必須采用高絕緣電阻材料進行絕緣，以盡量減少電流流出。

由于環境、工作條件或其他作用于設備的外力，這些絕緣材料的質量會隨著時間的推移而惡化。它降低了絕緣材料的電阻率，從而增加了泄漏電流，最終可能導致嚴重的事故，危及人身或財產安全，并可能導致工廠停工，造成經濟損失。

對于新安裝或整改后的設備，除了運行前試驗、常規預防性試驗（包括絕緣試驗）外，還可以避免此類事故的發生，在事故發生前，這些試驗可以有效地對絕緣老化情況進行檢測，早期缺陷檢測，在故障發展的早期階段，可以發現和處理。

在這里，我們首先需要區分兩種常被混淆的測試方法：耐壓測試（介電強度測試）和絕緣測試。

耐壓試驗：稱為“破壞性試驗”，就是在絕緣子上加載高壓浪涌，檢測絕緣子是否有擊穿現象。在實踐中，這種浪涌現象可能發生在雷擊，或者輸電線路發生故障時感應電壓。本實驗的主要目的是測試被測產品的絕緣性及其承受各種過電壓的能力。耐壓試驗通常使用交流電壓進行，但也可以使用直流電壓進行試驗。

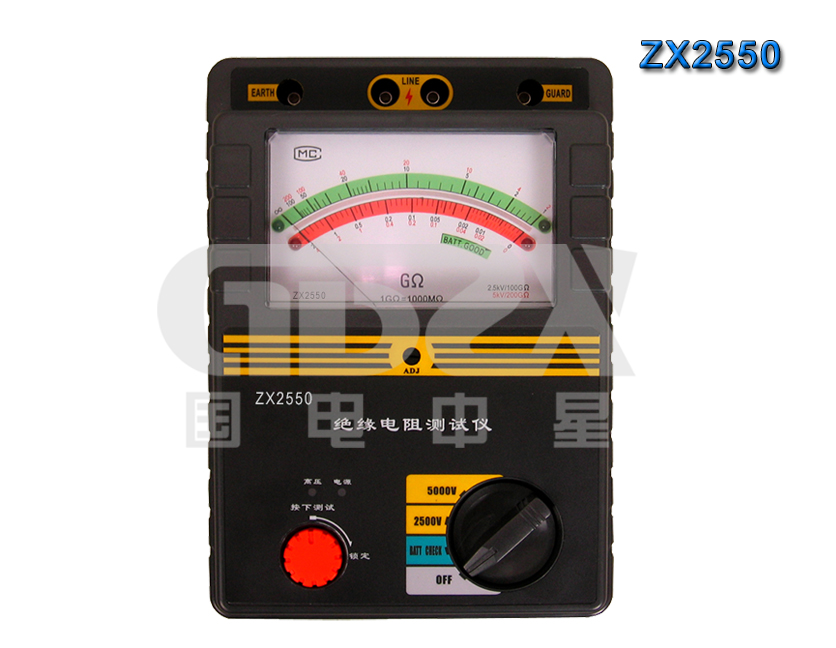

絕緣電阻測試：是在常規測試條件下的無損測試。通過被測設備的潮流電壓（小于“壓力測試”的電壓值），然后計算出測試結果的電阻，單位以KΩ、MΩ、GΩ或TΩ表示被測電阻值，它代表了兩個導體之間的絕緣質量。由于絕緣電阻測試是一種“非破壞性測試”，它對檢測運行中的電氣設備和裝置的絕緣老化特別有效。進行此項試驗應使用絕緣電阻測試儀或高壓可調數字兆歐表。

絕緣測試原理及影響測試的因素：

絕緣電阻測試儀基于歐姆定律。絕緣電阻值可以通過加載一個已知的直流電壓（低于耐壓試驗的試驗電壓），然后測量流過絕緣材料的電流來計算。理論上絕緣電阻的值很大，但不是無窮大，所以通過小電流的絕緣材料進行測量，絕緣電阻測試儀可以計算并顯示出絕緣電阻的值，電阻值代表了絕緣材料的好壞。兩個導體之間的電氣絕緣，并指示絕緣材料中存在泄漏電流的風險。

當對被測物體施加恒定電壓時，很多因素都會影響被測物體的絕緣電阻值，即流經的絕緣材料的電流值。例如，溫度或濕度可能會極大地影響測量結果。首先，我們首先分析在絕緣測試中流過被測物體（絕緣材料）的電流的自然特性，并假設這些因素不影響測量結果。

這些方法用于在規定時間內連續測量絕緣電阻值。這種測試方法的優點是環境溫度對實驗結果影響不大。因此，只要被測設備的環境溫度在測試過程中沒有發生劇烈變化，就不需要修改測量結果。

這種方法非常適合旋轉電機的預防性測試和絕緣監測。

如果絕緣良好，漏電流會很小，所以測試初期的總電流主要是電容充電電流和介質吸收電流。隨著測試電壓繼續加載，測量的絕緣電阻隨著這些干擾電流逐漸減小而繼續上升。在主體絕緣條件良好的情況下，測量絕緣電阻所需的穩定時間取決于絕緣材料的種類。

如果絕緣已經惡化，泄漏電流非常大且恒定，通常超過電容器充電電流和電介質吸收電流。在這種情況下，當施加高電壓時，測得的絕緣電阻值很快就會穩定下來。

根據試驗電壓的加載時間，分析絕緣材料絕緣電阻的變化情況，可用于評價被測產品的絕緣質量。
