直流高壓發生器電纜耐壓試驗的操作步驟

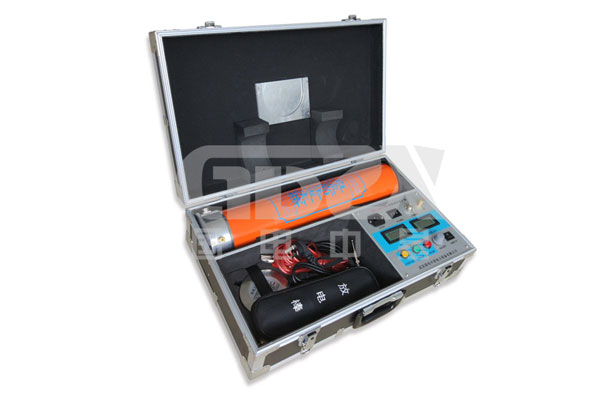

       直流高壓發生器是電力器件領域中十分重要的一種設備，可以組合各種設備進行各種不同的耐壓試驗，電纜耐壓試驗是其中比較常做的一個試驗。下面國電中星就給大家詳細介紹一下如何使用直流高壓發生器進行電纜耐壓試驗操作步驟。

一、準備工作

1、直流高壓發生器在進行負載試驗前，需要在倍壓筒上的高壓輸出端上裝好高壓屏蔽微安表，同時把相應的專用高壓線分別接到測試品和微安表上。

2、檢查測試品、直流高壓發生器、倍壓筒、放電棒、接地線、試品聯接線，確保正確性，檢查接地線是否連接無誤，檢查高壓安全距離是否在標準范圍以內，確保無誤后方可正式開始高壓試驗。

二、測試

1、測試品、直流高壓發生器等儀器均經過檢查確認正常后，按下單相交流220V電源開關，綠燈亮，表示電源接通，正式開始直流泄漏和直流耐壓試驗。

2、按下紅色按鈕，紅燈亮，表示高壓接通，等待高壓數值上升。

3、調節調壓電位器時，按照順時針方向緩慢進行，輸出端數值從零開始，不斷上升，速度以每秒3-5kV為宜。對于大電容的測試品，升壓時速度需更緩慢，否則容易產生電壓過沖的現象，同時要密切觀察電流表，保證充電電流不能超過直流高壓發生器充電電流的較大值。當電流或電壓上升到目標值后，應按照規定時間及時將電壓表、電流表的數值作好記錄。

三、測試完成后

1、試驗結束，對測試品進行降壓，把調壓電位器歸零，隨即按下綠色按鈕，表示高壓已被切斷，并關閉電源開關。

2、完成直流高壓發生器的耐壓試驗后，應該使用放電棒對測試品多次放電，完成放電后才能接近試品進行后續拆卸作業，以確保安全性。

        直流高壓發生器進行電纜耐壓試驗的操作步驟我們一定要詳細了解，這關系到試驗是否能順利完成。需要通電測試的儀器都有一定的危險性，如操作錯誤，甚至有可能對生命安全構成威脅，了解直流高壓發生器的耐壓試驗的正確操作步驟必要性毋庸置疑。
