間隙放電和對地放電的分析研究

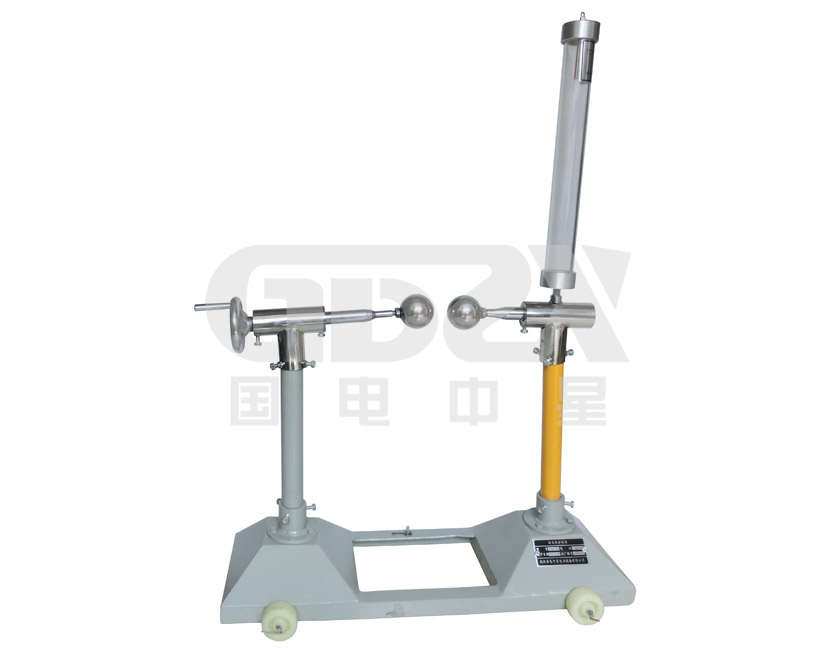

經過多年對放電保護球隙耐壓試驗的了解和對現場試驗的經驗，發現在耐壓過程中客戶經常反應的的問題就是耐壓不升壓，但是由于部分客戶對此類設備不熟悉或者對現場試驗的經驗不足，無法準確描述故障現象 ，也無法準確表達故障原因，往往將所有的故障都表達為由故障造成的結果，儀器無法升壓或儀器無法使用。

當然耐壓試驗不能順利完成的原因有很多，具體問題需要具體分析，國電中星今天先對間隙放電和對地放電進行分析研究。

先要對地放電，其實對地放電一般情況下，可以判定為設備耐壓不合格。正常情況下，無論是對變壓器還是其他設備的耐壓，我們講設備的一端接高壓，另一端接地，這么做的原因有一下二點：目前市面上常用的試驗設備，無論是交流耐壓還是直流耐壓都是對地電壓，故如果設備或設備一端不接地是無法升壓的；其次就是如果耐壓過程中一旦出現擊穿，接地可以作為一種保護，避免造成電氣設備更大的損傷。對地放電一般都是耐壓過程中電氣設備的出現絕緣不佳，造成耐壓過程中出現了擊穿，一般出現這種情況會造成耐壓設備的動作，試驗變壓器通常出現過流保護，諧振等此類設備通常出現失諧降壓等故障提示。故對地放電一般情況下就是被試品不合格，與儀器無關。

重點是間隙放電，由于耐壓試驗的危險性，人員一般與設備和被試品有一定的安全距離，再由于現場環境和耐壓過程中不可避免的放電聲，造成此類故障的聲音一般比較難得發現。間隙放電其實就是高壓對某個金屬物放電，其出現很類似于常用的保護間隙。我們都知道保護間隙（保護球隙）的作用一般是過電壓保護，所以一般的間隙放電也會出現類似的現象。在升壓過程中，電壓升到一定的電壓時，高壓不會再提高，但是低壓還是逐步提高。如果是諧振等這類設備，儀器的電壓時間波形圖上一般就是顯示出一種類似水波紋一樣的波形，電壓在一定的區間呈現上下波動狀態。

結合經驗，出現此問題的原因大概有一下原因：高壓線路或設備四周有金屬物距離高壓太近；電纜電纜頭安裝不好或根本沒有進行電纜頭安裝就進行耐壓；試驗設備（含測試線）本身絕緣故障等等。

耐壓的間隙放電一般情況下我們都可以通過排除現場環境等解決掉問題，從而保證耐壓試驗的順利進行，但是對地放電一般情況下都是我們的測試品問題，雖不是外部因素，但是發現電氣設備問題保證電氣設備安全運行正是耐壓試驗的初衷。
