技術解析：ZXR-10P直流電阻測試儀的智能化設計與應用優勢

在電力變壓器、互感器等設備的直流電阻測試領域，測量效率、數據準確性與操作安全性始終是技術人員關注的重點。隨著設備智能化水平的提升，新一代直流電阻測試儀在電源技術、控制方式與數據管理等方面實現了系統性優化。本文圍繞ZXR-10P直流電阻測試儀，從其技術架構、核心功能與實際應用角度展開分析，供相關技術人員參考。

一、設備定位與技術特點

ZXR-10P直流電阻測試儀是一款面向110kV及以下電壓等級變壓器直流電阻快速測量的專用儀器。該設備采用全新電源技術，在體積、重量、輸出能力與抗干擾性能等方面進行了綜合優化。由高速單片機作為控制核心，具備較高的自動化程度，支持自動放電與放電報警功能，內置鋰電池可滿足現場無市電接入環境下的測試需求。

二、核心參數與測量能力

從技術指標來看，ZXR-10P具備以下特點：

●   測試電流檔位：支持AUTO模式自動選擇，以及<20mA、40mA、200mA、1A、5A、10A多個檔位，覆蓋不同阻值范圍的測量需求。

●   測量范圍與精度：10A檔位下測量范圍為0.5mΩ~0.8Ω，誤差限值為±(0.2%+2字)；<20mA檔位下測量范圍擴展至100Ω~100kΩ，誤差限值為±(0.5%+2字)。最小分辨率達0.1μΩ，可滿足精細測量要求。

●   輸出電壓：最高24V，便于在高阻值情況下選擇更大測試電流，提升測試速度。

●   顯示系統：采用七英寸高亮度觸摸彩色液晶屏，強光下顯示清晰，支持全觸屏操作，界面中英文可切換。

三、智能化控制與人機交互

ZXR-10P在控制方式上實現了多種智能化設計：

●   手機APP遠程控制：支持安卓手機或平板通過關注微信公眾號下載專用APP，實現全程遙控操作，測試數據可存儲上傳，便于現場數據管理與后期查閱。

●   數據存儲與通訊：內置萬年歷時鐘和掉電存儲功能，可存儲1000組測試數據。配備藍牙通訊、RS232通訊和USB接口，支持計算機通訊及U盤數據導出。

●   現場打?。鹤詭姘迨轿⑿痛蛴C，可漢化打印測量結果，方便現場出具測試記錄。

四、安全保護與輔助功能

設備在設計上考慮了多種現場異常情況的保護需求：

●   反電勢沖擊保護：具備反電勢沖擊、測試過程中斷線、斷電以及電源過熱等多種保護功能，可有效抑制反電勢對儀器的沖擊，并同步觸發聲光報警。

●   自動放電與報警：測試完成后自動執行放電過程，并伴有放電報警提示，降低人工操作風險。

●   智能功率管理：通過功率管理技術，使儀器總工作在最小時率狀態，減少發熱與能耗，提升續航與穩定性。

五、實用功能設計

●   溫度換算功能：支持銅鋁材質任意溫度下的電阻值換算，用戶可觸摸輸入繞組溫度及換算目標溫度，提升現場數據分析的靈活性。

●   測試線配置：標配10米測試線，長度可定制，適應不同規模變壓器的接線需求。

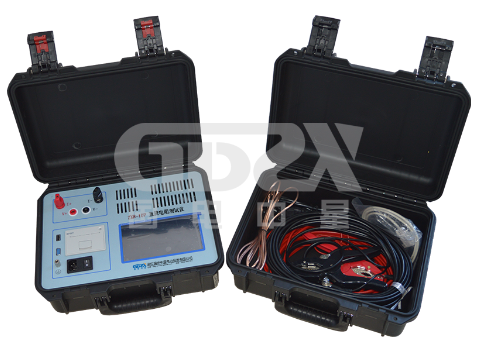

●   便攜性設計：主機與線箱分體設計，主機重量6kg，線箱重量5kg，整體結構緊湊，便于攜帶與現場布置。

六、適用場景與擴展能力

ZXR-10P適用于中小型變壓器及電壓互感器的直流電阻快速測量，可廣泛應用于電力系統檢修、變壓器制造廠出廠試驗、現場交接試驗等場景。內置鋰電池與多種通訊方式的配置，使其在無市電、需遠程操控或數據集中管理的現場條件下具備較好的適應性。

七、結語

總體來看，ZXR-10P直流電阻測試儀在電源技術、控制智能化與數據管理等方面進行了系統性整合，兼顧測量精度、操作便捷性與現場安全性。其多檔位電流輸出、手機APP控制、數據存儲打印等功能，有助于提升變壓器直流電阻測試的現場效率與數據可追溯性，適用于電力運維、變壓器檢修及相關檢測機構的技術人員在日常工作中參考與應用。
