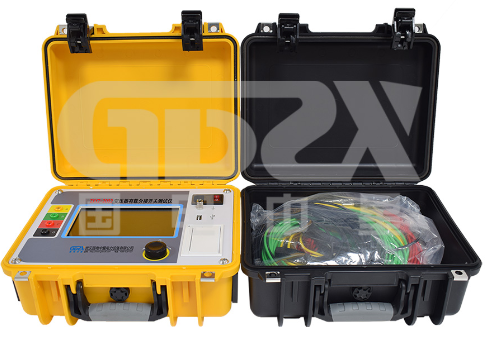

變壓器有載分接開關測試技術解析：以ZXYZ-2002為例的功能與應用探討

在變壓器運行與維護中，有載分接開關作為關鍵的動態調節部件，其性能狀態直接影響電網的電壓質量與供電可靠性。根據《電力設備交接和預防性試驗規程》的要求，定期檢測有載分接開關的過渡過程、時間特性與電阻變化是預防性試驗的重要內容。本文將以ZXYZ-2002變壓器有載開關測試儀為例，對其技術特點、測量能力與現場適用性進行分析，為相關技術人員提供選型與測試參考。

一、設備概述與測量原理

有載分接開關測試儀主要用于測量變壓器有載分接開關在切換過程中的過渡波形、過渡時間、各階段過渡電阻值以及三相同期性等關鍵參數。ZXYZ-2002采用多電流檔位輸出設計，可根據試品類型和測試需求選擇不同輸出電流（1A、0.5A、0.3A），以適應不同過渡電阻范圍的測量。其測量范圍覆蓋1.0Ω至60Ω的過渡電阻，以及0.1ms至300ms的過渡時間，可滿足多數電力變壓器的測試需求。

二、主要技術特點與性能分析

1. 多檔電流輸出與寬范圍測量

該儀器提供三個電流輸出檔位，對應不同的過渡電阻測量范圍：

●   1A檔：1.0Ω～20Ω

●   0.5A檔：5.0Ω～40Ω

●   0.3A檔：6.0Ω～60Ω

這種設計提高了設備對不同類型、不同規格有載分接開關的適應性，尤其適用于低過渡電阻的測量，有助于更真實地反映開關觸頭的接觸狀態。

2. 測量準確性與分辨率

在準確度方面，過渡電阻測量為 ±（讀數×5% + 0.1Ω），過渡時間為 ±1ms；分辨率分別達到0.01Ω和0.1ms，能滿足大多數現場測試對數據細節的要求。

3. 人機交互與數據管理

●   7寸全視角觸控屏，支持旋鈕與觸控雙重操作，適應現場復雜環境；

●   內置存儲與U盤擴展，支持波形數據導出與上位機分析；

●   高速熱敏打印，便于現場出具測試記錄。

4. 環境適應性與可靠性

工作溫度范圍-10℃～50℃，適用于多數室內外測試環境。儀器內置完善保護電路，具備較強的抗干擾能力，有助于在變電站等電磁復雜場合穩定工作。

三、現場應用建議與注意事項

在實際測試中，建議根據被試變壓器的型號、電壓等級及開關類型，合理選擇輸出電流檔位，并注意接線牢固，避免接觸電阻引入測量誤差。測試過程中應關注波形是否平滑、時間是否同步、電阻是否平穩過渡，這些特征往往能反映開關機械與電氣狀態的健康程度。

對于三相測量，應特別關注三相同期性，若時間差異過大，可能預示著機構卡滯或驅動不同步等問題。

四、總結

ZXYZ-2002變壓器有載開關測試儀在多檔電流輸出、操作方式、數據存儲與顯示等方面體現出較好的實用性與工程適配性。對于從事變壓器試驗、檢修與狀態評估的技術人員而言，理解其測量原理與功能特點，有助于提升測試效率與診斷能力，為變壓器安全運行提供可靠依據。
