變壓器繞組狀態檢測技術探討：短路阻抗測試方法與ZX-BZK測試儀的應用分析

在電力系統中，變壓器作為關鍵設備，其繞組結構的穩定性直接影響電網運行的可靠性與安全性。繞組變形是變壓器常見隱患之一，可能由短路電流沖擊、運輸振動或長期電磁力作用引起，若不及時發現，可能逐步演化為絕緣故障甚至設備損毀。因此，繞組狀態檢測已成為變壓器運維中的重要環節。

目前，低電壓短路阻抗測試是判斷繞組變形的主要方法之一，其原理是通過測量變壓器在低電壓條件下的短路阻抗值，與初始值或歷史數據對比，依據變化幅度評估繞組是否發生形變。行業通常認為，阻抗變化超過2%時需引起重視并進一步檢查。該方法具有接線簡單、對設備無損傷、適于現場重復測試等特點，被廣泛運用于110kV及以上變壓器的狀態評估。

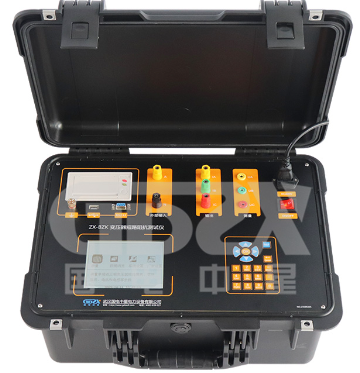

ZX-BZK變壓器短路阻抗測試儀作為該類測試的代表設備，在技術設計與功能實現上具有一定特點：

1.集成化測試能力
儀器內置可調電源，支持單相測量方式自動計算三相參數，一次接線即可完成多繞組對的測試，簡化了傳統測試中需多次調整接線的流程。

2.測量精度與適應性
設備電壓測量范圍覆蓋AC 3V～300V，電流測量范圍達0.2A～20A，并支持外接CT/PT擴展量程，滿足從配電變壓器到高壓主變的測試需求。采用鎖相環同步采樣技術，在功率因數大于0.1時，阻抗測量精度可達0.5級。

3.現場適用性設計
儀器結構緊湊（360×220×150mm），重量約5kg，具備寬溫寬濕工作范圍（-10℃～50℃，0～80%濕度），搭配透反式液晶屏，適合戶外及變電站現場使用。數據存儲、打印及導出功能也便于測試記錄與后續分析。

從技術發展角度看，短路阻抗測試儀正朝著更高集成度、更強環境適應性與更智能的數據處理方向發展。ZX-BZK測試儀在電源內置、三相自動計算等方面的設計，體現了設備便攜化與操作簡化的趨勢。然而，也需注意該類測試仍有一定局限性：低電壓測試結果與實際運行工況存在差異，且阻抗變化受多種因素影響，通常需結合頻響分析、振動檢測等多種方法綜合判斷。

對技術人員而言，理解測試原理與設備特點同樣重要。在實際應用中，應規范測試接線、確保測量條件一致，并結合歷史數據縱向比較，避免單一測試結果的片面解讀。此外，在復雜電磁環境或極低功率因數條件下，需關注儀器精度范圍，必要時通過多次測量取均值以提高可靠性。

總之，短路阻抗測試作為繞組變形篩查的有效手段，在變壓器狀態評估中具有明確價值。類似ZX-BZK的集成化測試設備，為現場運維提供了便利工具，但技術人仍需保持科學審慎的態度，結合多種檢測方法與運行數據，形成系統化、綜合化的設備狀態判斷體系，從而真正提升電力設備的運維水平與電網安全韌性。
