手持式變壓器變比測試儀技術發展與應用分析——以ZX-SBC為例

隨著電力系統對變壓器運行可靠性要求的提升，變比測試作為變壓器生產、安裝與運維中的關鍵環節，其測試設備的性能與效率直接影響檢測工作的質量與進度。本文以ZX-SBC手持式變壓器變比測試儀為例，結合其技術指標與功能特點，分析該類設備在工程實踐中的技術進展與應用價值，供相關技術人員參考。

一、設備概述與應用場景

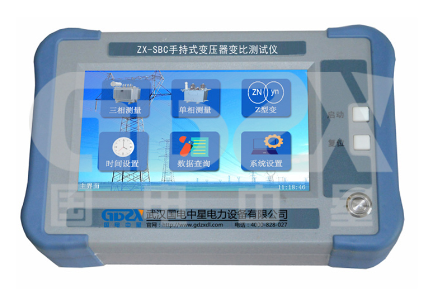

ZX-SBC手持式變壓器變比測試儀專為變壓器匝數比、電壓比及接線組別測試設計，適用于變壓器生產、安裝驗收與預防性試驗等場景。該儀器采用三相逆變電源與智能化測量機制，旨在提升測試效率與數據可靠性，尤其適用于Z型變、整流變、接地變等特種變壓器的測試需求。

二、關鍵技術參數分析

1.測量范圍與精度

○   0.9~500：±（讀數×0.1%+2字）

○   501~2000：±（讀數×0.2%+2字）

○   2001~10000：±（讀數×0.3%+2字）

○   量程覆蓋0.9~10000，在不同區間內實現分級精度控制：

○   最小分辨率為0.0001，滿足高精度測試需求。

2.電源與環境適應性

○   內置電池供電，支持野外無市電環境作業。

○   工作溫度：-10℃~40℃，濕度≤85%（不結露），適應多種現場環境。

3.輸出與保護機制

○   輸出電壓根據負載自動調節，具備高低壓反接、匝間短路、分接開關異常及輸出短路等多重保護，提升設備運行穩定性。

三、功能特點與工程實用性

1.三相逆變電源設計
采用自制三相精密逆變電源，避免市電諧波干擾，提升測量一致性，適用于發電機供電場景。

2.自動化與智能化測試

○   自動識別變壓器接線組別（0-11），支持相間夾角測量。

○   可自動計算變比、誤差及分接位置，最多支持99個分接點位識別，適用于不對稱分接開關。

3.人機交互與便攜性

○   7寸彩色觸屏配合中文提示，操作直觀。

○   儀器結構堅固，采用防震防水工程箱體，便于野外搬運與使用。

4.數據輸出與擴展功能
支持外接打印機，實現測試數據的現場記錄與歸檔，適應無紙化作業趨勢。

四、與傳統變比電橋的對比
與傳統變比電橋相比，ZX-SBC在以下幾方面體現明顯優勢：

●   測試效率：三相輸出同步測量，支持自動組別識別，大幅縮短測試時間。

●   操作便利性：圖形化界面與引導式操作，降低對人員經驗的依賴。

●   適用性擴展：支持多種特種變壓器測試，覆蓋更廣應用場景。

●   數據完整性：自動記錄分接位置與誤差數據，減少人為記錄誤差。

五、使用建議與注意事項

●   在極端溫濕度環境下使用前，建議進行設備預熱與功能驗證。

●   測試前應確認接線正確，避免反接或短路導致保護觸發。

●   定期進行設備校準與維護，確保長期測量一致性。

結語
      ZX-SBC手持式變壓器變比測試儀在測量精度、環境適應性與操作智能化方面的設計，體現了當前變壓器檢測設備向高效、可靠、便攜發展的趨勢。對于從事變壓器檢測與運維的技術人員而言，合理運用該類設備，可顯著提升測試工作的質量與效率，為電力系統的穩定運行提供有力支持。
