JSY-02介質損耗測試儀技術解析與應用場景探討

在電力設備絕緣狀態診斷中，介質損耗因子（tgδ）和電容量（Cx）是評價絕緣性能的重要參數。隨著電網設備電壓等級提升和運行環境復雜化，現場絕緣測試對儀器的抗干擾能力、測量準確性和操作便捷性提出了更高要求。本文將以JSY-02介質損耗測試儀為例，結合其技術參數與功能特點，分析其在現場絕緣測試中的應用價值與技術優勢，為相關技術人員提供參考。

一、儀器概述與工作原理

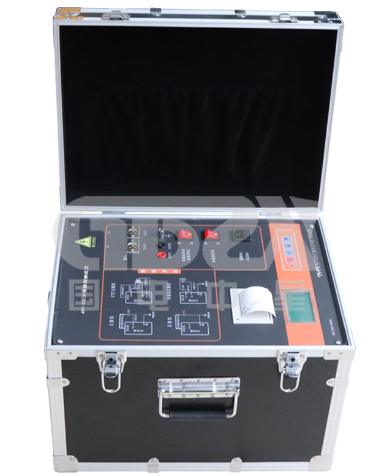

JSY-02介質損耗測試儀是一款支持正接法與反接法的高壓絕緣測試儀器，適用于發電廠、變電站等現場環境，也可用于試驗室、車間等場合。儀器采用變頻技術，能在強電場干擾下實現穩定測量，通過中文菜單操作，由微機自動完成全過程測試，適用于各類接地或不接地高壓設備的絕緣狀態評估。

二、主要技術參數分析

1. 高壓輸出與容量

●   輸出電壓：0.5～10kV，共二十檔，每檔步進500V，適用于不同電壓等級的絕緣測試。

●   輸出容量：1500VA，具備較強負載能力，滿足大多數電力設備的測試需求。

2. 測量準確度與分辨率

●   介質損耗（tgδ）：準確度為±(讀數+1.5%+0.06%)，分辨率為0.001%。

●   電容量（Cx）：準確度為±(讀數+1.5%+5pF)，分辨率為0.001pF。

●   支持寬范圍測量：tgδ從0.001%至100%，電容量覆蓋pF至μF級。

3. 測量方式與頻率適應

●   支持單頻與異頻測量：?jiǎn)晤l可選45Hz、50Hz、55Hz、60Hz、65Hz；異頻支持45/55Hz、55/65Hz、47.5/52.5Hz等多種組合。

●   抗干擾能力：采用自動雙變頻技術，適應現場諧波干擾（≤3%），提升測量穩定性。

4. 適用環境與安全功能

●   使用條件：溫度-15℃～50℃，濕度＜80%，適應多數現場環境。

●   保護功能：具備高壓短路保護與接地不良保護，提升操作安全性。

三、技術特點與現場應用優勢

1.抗干擾能力強
采用變頻技術與異頻測量模式，能有效抑制現場強電場干擾，適用于變電站等復雜電磁環境。

2.測量范圍寬、精度較高
支持從pF到μF級的寬范圍電容測量，tgδ測量下限達0.001%，滿足各類高壓設備的絕緣測試需求。

3.操作智能化與人性化
中文菜單引導，測試過程自動完成，降低操作難度與人為誤差，提升測試效率。

4.接線靈活、適應性強
支持正接法與反接法，適用于接地與不接地設備，擴展了現場應用場景。

5.絕緣油測試便捷
儀器對絕緣油損耗測試具有較好適應性，操作簡單，結果可信。

四、使用建議與注意事項

●   測試前應檢查儀器接地是否可靠，避免因接地不良影響測量結果或觸發保護。

●   在強干擾環境下建議采用異頻測量模式，以提高數據穩定性。

●   進行絕緣油測試時，應確保油樣潔凈，接線規范，避免引入附加誤差。

●   儀器較重（35kg），現場移動時應妥善搬運，避免撞擊影響精度。

五、結語

JSY-02介質損耗測試儀憑借其寬范圍測量能力、良好的抗干擾性能和智能化操作設計，為現場絕緣測試提供了可靠工具。在電力設備狀態檢修與預防性試驗中，合理使用該儀器不僅能提升絕緣診斷的準確性，也為電網安全運行提供了技術支持。技術人員應結合實際測試場景，充分發揮儀器功能，推動絕緣測試工作向更高效、更規范的方向發展。
