解析800kV/20kJ沖擊電壓發生器的關鍵技術指標與設計選型考量

在高壓電氣設備的絕緣檢驗領域，沖擊電壓發生器是模擬雷電過電壓、考核設備絕緣強度的核心試驗裝置。本文將以國電中星ZXCJV-800kV/20kJ沖擊電壓發生器為例，深入剖析其技術特點、設計理念，并與常見設計進行橫向?qū)Ρ?，為技術同仁在設備選型與應用中提供參考。

一、 核心性能定位與技術指標解讀

該發生器標稱電壓為800kV，能量為20kJ，主要定位于110kV及以下電壓等級的高壓設備沖擊全波試驗。

從其關鍵參數中，我們可以解讀出以下設計考量：

○   高效率與波形合規性：在負荷電容小于3000pF時，可輸出效率≥90%的1.2/50μs標準雷電波，確保了試驗結果的準確性與可比性。

○   寬同步范圍：大于20%的同步范圍，結合其采用的靠球觸發技術，顯著提升了設備觸發的可靠性與抗誤動能力，將同步誤動率控制在<1%的低水平。

○   穩定的元件基礎：采用每級0.5μF/100kV的干式全絕緣封裝電容器作為核心儲能單元。這種電容器具有固有電感小、無漏油風險、變形量低（<1mm） 等特點，為波形質量和設備長期穩定運行奠定了基礎。

二、 設計特點與同類方案的對比分析

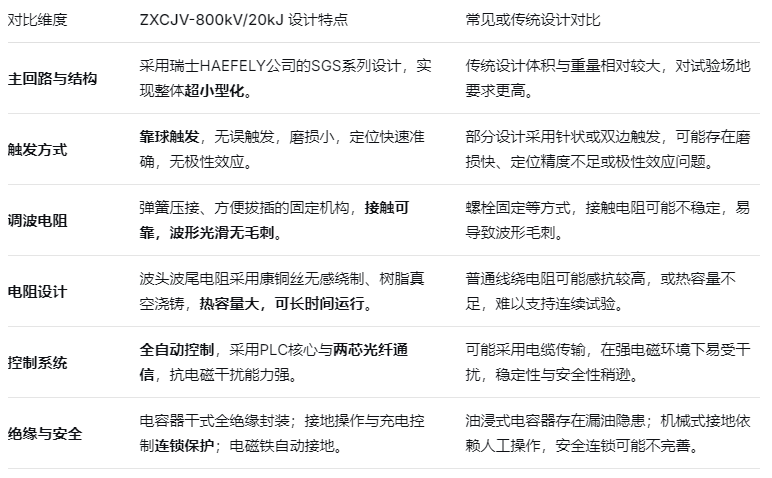

為清晰展示其設計優勢，我們將從幾個關鍵維度與常規或傳統設計進行對比：

三、 智能化與安全性的系統集成

該設備不僅是單純的沖擊能量源，更是一個高度集成的智能試驗系統：

○   智能控制：支持手動、全自動和程序控制，可通過液晶面板或計算機軟件進行操作，具備充電電壓反饋（穩定度0.5%）、異常保護、狀態指示等功能。

○   安全保障：設計了從過流/過壓保護、充電接地連鎖到隔離濾波屏蔽的多重安全機制，確保操作人員與設備本體的安全。

○   擴展性：專用軟件包可與測量設備（如峰值電壓表、示波器）配合，輕松實現沖擊試驗系統的計算機測控一體化，提升數據處理的效率和規范性。

四、 總結

ZXCJV-800kV/20kJ沖擊電壓發生器通過其緊湊化的結構、可靠的靠球觸發、低感干式電容以及高度自動化的光纖控制系統，展現了一款現代沖擊電壓試驗裝置應具備的技術水準。其在確保核心輸出性能（波形、效率）的同時，在長期運行穩定性、操作安全性與智能化集成度方面做出了重點優化。

對于需要為110kV及以下設備建立或升級沖擊試驗?zāi)芰Φ募夹g(shù)單位而言，該型號所采用的設計理念和關鍵技術指標，為設備選型提供了一個在可靠性、安全性和長期運維成本方面都具有相當競爭力的參考方案。
