CVT現場校驗的利器：深度對比ZXBXZ系列可調諧振升壓裝置的技術革新與優勢

引言

對于從事高壓試驗和電力計量的技術人員而言，電容式電壓互感器（CVT）的現場校驗一直是一項挑戰。傳統的工頻試驗變壓器不僅體積龐大、重量驚人，在現場復雜的布線和高容量電源需求也讓人望而生畏。ZXBXZ系列可調諧振升壓裝置 的出現，正是針對這些痛點而生的一款革命性產品。本文將從技術原理和性能參數出發，深入對比該裝置如何重塑CVT現場校驗的作業模式，為同行在設備選型與應用上提供參考。

一、 原理革新：為何“諧振”是CVT校驗的更優解？

要理解ZXBXZ系列的優勢，首先要明白其核心——串聯諧振技術。

●   傳統方法的瓶頸：傳統工頻試驗變壓器采用直接升壓方式，其輸出的視在功率必須大于或等于試驗容量（P = UI）。對于高電壓等級的CVT，其電容量不小，導致所需電源容量巨大，設備笨重不堪，現場幾乎無法實施。

●   諧振技術的突破：ZXBXZ裝置利用電抗器與試品（CVT）電容形成串聯諧振電路。在諧振點時，感抗與容抗相互抵消，回路中僅剩純電阻阻抗。此時，裝置所需的電源容量僅為試驗容量的 1/Q（Q為系統品質因數，通?？蛇_(dá)20-60）。這意味著，完成同樣的升壓任務，電源設備的體積、重量和容量要求呈數量級下降。

技術對比點：與傳統方法相比，諧振裝置從根本上解決了 “大容量、小電源” 的現場供電難題，將原本需要重型卡車運輸?shù)墓潭ㄊ綄?shí)驗設備，變成了可由現場車輛運輸?shù)哪K化系統。

二、 性能特點深度剖析：不止于“輕便”

除了核心原理的優勢，ZXBXZ系列在具體性能上的設計更凸顯其作為專業工具的可靠性。

1.卓越的波形質量與安全性

●   波形失真度 < 0.5%：這對于CVT的角差校驗至關重要。純凈的50Hz正弦波能保證校驗結果的準確性，避免因電源諧波引入測量誤差。

●   內置的“軟保護”機制：這是諧振技術獨有的安全優勢。當試品意外擊穿時，諧振條件被破壞，高壓會自動消失。同時，電抗器會自然限制短路電流，避免了故障擴大化。與傳統試驗變壓器在試品擊穿時會承受巨大的短路電流沖擊相比，諧振裝置對試品的破壞性更小。

2.模塊化與可擴展性設計

●   從上文的參數表可以看出，該系列通過靈活組合不同數量的電抗器，實現了從110kV到500kV的全電壓等級覆蓋。

●   例如，校驗220kV CVT需串聯4臺電抗器，而500kV則需要8臺。這種“樂高式”的模塊化設計，使一套系統能夠適應多種試驗需求，極大地提高了設備的利用率和經濟性。

3.完善的綜合保護功能

●   裝置集成了零位保護、過壓、過流、閃絡保護等。其中“零位保護”是一個常被忽視但極其重要的安全設計，它能有效防止設備帶載突加電壓的沖擊，保護設備和操作人員安全。

三、 關鍵參數解讀與應用選型參考

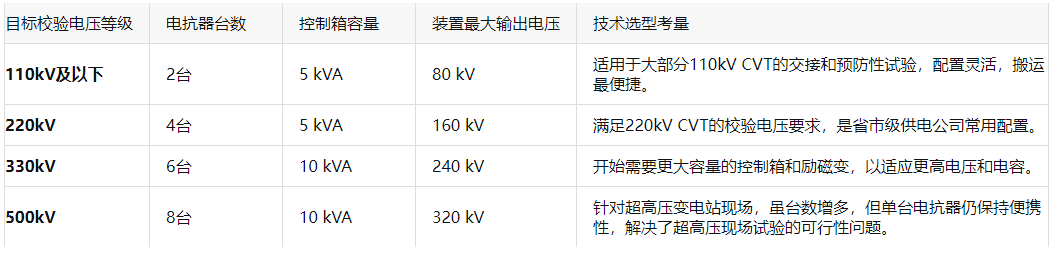

技術人員最關心的是“我的現場該選哪種配置？”下面的表格清晰地給出了答案：

選型建議：

●   地市級供電公司、檢修公司：建議優先考慮覆蓋220kV及以下的配置，兼顧了覆蓋面和成本。

●   涉及超高壓輸變電工程的單位：500kV配置是必備選項，其價值在于將“不可能完成的現場試驗”變成了標準作業。

四、 總結與對比結論

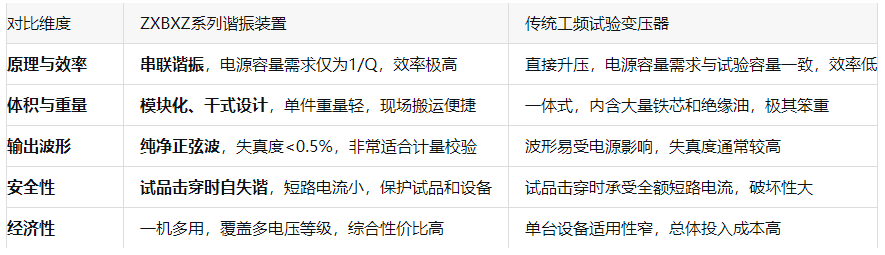

將ZXBXZ系列諧振裝置與傳統工頻試驗變壓器進行系統性對比，其優勢一目了然：

結語

ZXBXZ系列可調諧振升壓裝置 不僅僅是傳統試驗設備的“替代品”，它更是CVT現場校驗技術的一次范式轉移。它通過精巧地運用物理原理，將高壓試驗從對“蠻力”（大容量）的依賴，轉向了對“巧勁”（諧振技術）的追求。對于追求工作效率、試驗精度和作業安全的高壓技術人員來說，理解和掌握這套裝置，無疑是專業能力的一次重要升級。它代表了高壓現場測試技術向著更智能、更安全、更便捷方向的堅定邁進。
