技術選型指南：ZXBXZ系列電纜交流耐壓諧振裝置的原理、優勢與工程應用探析

在電力系統交接試驗與預防性試驗中，對交聯聚乙烯（XLPE）電纜進行交流耐壓試驗是檢驗其安裝質量與絕緣性能的關鍵環節。傳統的直流耐壓試驗易在XLPE電纜中產生空間電荷效應，對絕緣造成累積性損傷，因此 “變頻串聯諧振交流耐壓試驗” 已成為當前的標準方法。

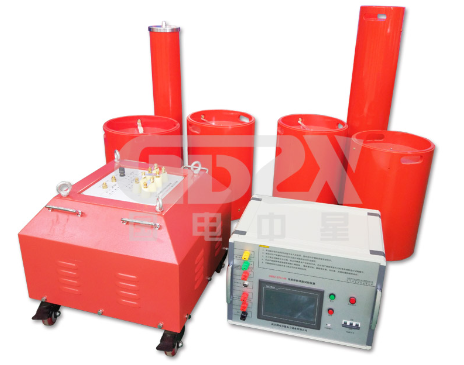

詳細情況請點擊上方圖片查看

本文將圍繞國電中星ZXBXZ系列電纜交流耐壓諧振裝置，深入剖析其工作原理、技術特點，并通過與常規試驗方法的對比及系列內部配置的靈活性分析，為技術人員在設備選型與現場應用提供深度參考。

一、 核心原理：為何串聯諧振是電纜耐壓的“黃金法則”？

ZXBXZ系列裝置的核心是利用串聯諧振原理，在被試品（電纜）上產生工頻或近似工頻的高電壓。

工作原理簡述：

1.構成LC串聯電路：變頻電源輸出可變頻率的電壓，激勵由勵磁變壓器、諧振電抗器（電感L）和電纜本體（對地電容Cx）構成的串聯回路。

2.尋找諧振點：調節變頻電源的輸出頻率，當回路滿足條件 f = 1 / (2π√LCx) 時，電路發生串聯諧振。

3.產生高壓：在諧振狀態下，回路電流達到最大，且電抗器上的感抗（ωL）與電纜的容抗（1/ωC）相等并相互抵消。此時，電抗器上的電壓（U_L）與勵磁變壓器的輸出電壓（U）之間的關系為：U_L = Q × U。其中，Q為回路品質因數，通常可達30-90。

這意味著，只需一個較小的輸入電壓U，即可在電抗器和電纜上獲得Q倍的高電壓U_L，從而輕松實現電纜所需的交流耐壓值（如2U?）。

二、 ZXBXZ系列的技術優勢與橫向?qū)Ρ?/p>

與傳統的試驗變壓器和直流耐壓設備相比，ZXBXZ系列展現了其在安全性、效率與適用性上的顯著優勢。

ZXBXZ系列的獨特工程設計亮點：

1.卓越的便攜性：“便攜式”是其核心賣點之一。通過將電抗器設計為單件不超過30kg的模塊化單元，并采用干式環氧澆注，徹底解決了傳統諧振設備搬運困難的痛點，特別適合變電站、隧道等空間受限的現場環境。

2.靈活的配置性與高性價比：從配置表可以看出，該系列通過電抗器的串/并聯組合，實現了寬范圍的電壓和容量覆蓋。例如：

○   ZXBXZ-108/108：通過切換勵磁變抽頭和電抗器組合，可兼顧10kV和35kV電纜試驗。

○   ZXBXZ-1500/500：一套裝置即可覆蓋從10kV到220kV四個電壓等級的電纜試驗，實現了“一機多用”，極大提升了設備利用率和投資回報率。

3.智能化的操作體驗：具備“自動試驗”模式，技術人員僅需設定目標電壓和時間，裝置即可自動精準地找到諧振點并完成升壓、保壓、降壓全過程，大幅降低了操作難度和人為誤差，提升了試驗效率與數據一致性。

4.全面的安全保護：集成了接地、閃絡、過流、過壓等多重保護，并能自動跟蹤電網電壓波動，確保高壓輸出穩定，保障了人員和設備的安全。

三、 工程應用選型建議

面對不同的電纜試驗需求，如何從ZXBXZ系列中選出最合適的型號？關鍵在于計算被試電纜的電容量和所需的試驗電壓。

●   對于35kV及以下電纜：參考第一張配置表。例如，需要對一條10kV、300mm2、長度為2km的電纜進行耐壓試驗，查表可知ZXBXZ-88/22或ZXBXZ-108/108均能滿足要求。若現場無三相380V電源，前者（5.5kW控制箱）的取電適應性更具優勢。

●   對于110kV及以上電纜：參考第二張配置表。例如，對110kV、630mm2、1.5km電纜試驗，ZXBXZ-1600/800是合適的選擇。若單位還需兼顧220kV電纜試驗，那么ZXBXZ-1500/500的寬范圍覆蓋能力則更具戰略價值。

選型核心步驟：

1.確定試驗標準：根據規程（如DL/T或企業標準）確定試驗電壓（如2U?）和頻率范圍。

2.計算電纜電容：根據電纜型號、截面、長度估算總電容（C）。

3.計算所需容量：根據試驗電壓和電容，計算裝置所需額定電流和容量。

4.匹配具體型號：對照配置表的“適用范圍”，選擇容量和電壓均有余量的型號。

四、 結論

國電中星ZXBXZ系列電纜交流耐壓諧振裝置，憑借其基于串聯諧振的先進原理、模塊化的便攜設計、智能化的操作系統以及高度靈活的配置方案，完美契合了現代電力工程現場試驗對高效、安全、便捷的核心需求。

對于致力于提升試驗質量與效率的技術團隊而言，深入理解該系列裝置的技術內涵，并依據具體工程場景進行精準選型，將能充分發揮其技術優勢，為電力電纜的安全可靠運行構筑一道堅實的技術防線。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
