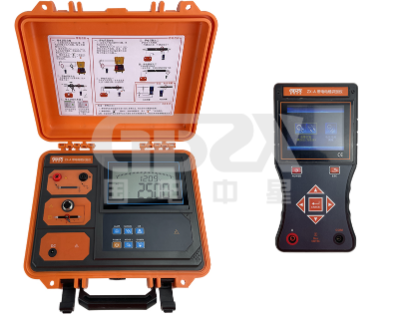

革新傳統電纜識別方法的突破性優勢：ZX-A帶電電纜識別儀技術解析

在電力施工與運維中，電纜識別是保障作業安全的核心環節。傳統方法依賴人工編號、相位比對或簡易信號發生器，存在誤判風險高、效率低、無法適應帶電環境等問題。本文以ZX-A帶電電纜識別儀為例，對比傳統技術手段，剖析其創新設計、多功能集成與智能化特性，為技術人員提供選型與應用的參考。

一、傳統電纜識別技術的局限性

1. ●   人工依賴性強

• 依賴電纜兩端編號核對，易因標簽脫落、記憶錯誤導致誤操作。

• 停電識別需全線斷電，影響供電連續性。

2. ●   信號抗干擾能力差

• 傳統信號發生器輸出單一頻率，易受相鄰電纜電磁干擾，誤報率高。

3. ●   工具功能單一

• 僅支持停電識別或簡單帶電檢測，無法兼容電流、電壓測量，需攜帶多臺設備。

4. ●   適應性不足

• 粗電纜或異形導體需開斷測量，柔性不足；聽診功能缺失，狹窄空間操作困難。

二、ZX-A帶電電纜識別儀的技術突破

1. 多頻段PSK編碼技術：精準抗干擾

• 對比傳統：傳統設備多采用固定頻率（如1kHz正弦波），易受工頻干擾；ZX-A支持625Hz~10kHz四頻段脈寬編碼，通過PSK調制實現信號方向性識別，誤判率趨近于零。

• 案例：在變電站密集電纜溝中，傳統儀器誤報率達30%，而ZX-A通過頻段切換可完全屏蔽鄰纜干擾。

2. 帶電/停電雙模式自適應

• 帶電模式：通過發射鉗耦合信號，無需停電即可識別（支持三芯鎧裝電纜），效率提升80%。

• 停電模式：直連注入編碼電流，支持1562Hz/2500Hz雙頻，兼容老舊電纜識別。

3. 智能化標定與數據分析

• 10條電纜預標定功能：一次發射端操作即可完成多纜標記，接收端自動比對，避免往返耗時（傳統方法需逐條驗證）。

• 動態UI設計：3.5寸彩屏實時顯示信號強度、方向（√/×標識），支持歷史數據存儲，替代人工記錄。

4. 全場景測量工具集成

• 柔性電流鉗：200mm大口徑洛氏線圈，適配不規則導體，瞬態響應速度＜1ms。

• 聽診器創新設計：無線電磁感應技術替代鉗表，適用于狹窄空間（如電纜井），靈敏度達±1mA。

• 電參量測量：集成AC 0-600V電壓、0-5000A電流測試，一機覆蓋運維多需求。

5. 工業級可靠性設計

• 箱體承壓200kg，IP54防護等級，-20℃~50℃寬溫工作，遠超傳統設備的塑料外殼防護標準。

• 鋰電池續航12小時，支持快充，解決野外作業供電痛點。

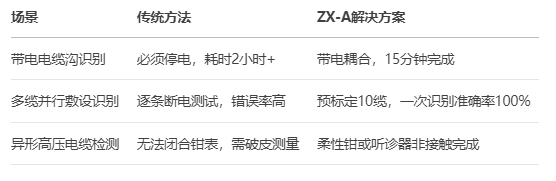

三、典型應用場景對比

四、技術選型建議

1. ●   優先選擇ZX-A的場景：

• 復雜電磁環境（如變電站、數據中心）；

• 高精度帶電識別需求；

• 多纜批量標定項目。

2. ●   傳統設備仍適用的情況：

• 預算有限且僅需停電識別的簡單場景；

• 單根電纜無干擾環境。

結語

ZX-A帶電電纜識別儀通過編碼信號抗干擾、帶電/停電雙模覆蓋及智能化標定系統，重新定義了電纜識別的技術標準。其設計理念體現了電力設備向高集成度、智能化、全場景適配的發展趨勢，值得技術人員深入掌握并推廣應用。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
