高壓電機絕緣監測的革命性突破：ZXGJK-101雙模態在線監測裝置深度解析

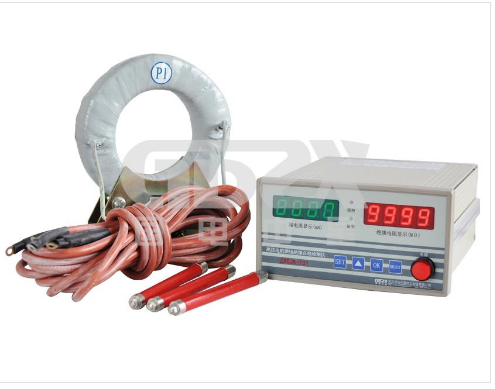

在高壓電機安全運行領域，絕緣狀態監測堪稱生命線。傳統監測手段——無論是依賴人工定期搖測的兆歐表（僅限停機靜態），還是功能單一的早期在線監測設備——始終存在監測盲區與響應滯后。而ZXGJK-101電機絕緣在線監測裝置的出現，以其動靜態雙模態、絕緣電阻與泄漏電流雙參數協同監測的核心突破，為技術人員提供了前所未有的全局洞察力與主動防御能力。

一、 痛點終結：傳統監測手段的局限性與ZXGJK-101的破局之道

注：早期在線設備通常僅監測單一參數，難以全面反映絕緣狀態。

二、 技術內核解析：ZXGJK-101如何實現“看得全、測得準、防得住”

1.獨創的DC2500V高壓注入技術：

動靜皆宜： 無論電機處于停機備用還是在線運行（承受系統3/6/10kV電壓），裝置均能智能施加間斷或連續的DC2500V測試電壓（施壓3分鐘測量/斷壓3分鐘保持）。

安全隔離： 內置高耐壓限流電阻（45MΩ/10W，AC10KV耐壓，短路電流<0.5mA），確保在高壓系統上疊加測試電壓的安全性，不影響主設備運行。

2.雙核心參數協同監測與高精度測量：

絕緣電阻 (0-1999MΩ+溢出)： 寬量程覆蓋，分段精度保障（如0-100MΩ達±(3%+2字)），4位LED清晰顯示。實時監測對地絕緣整體狀況。

泄漏電流 (0-1999mA)： 獨立測量支路，精度±(10%+2字)。此參數是定位運行中絕緣下降具體支路或設備的關鍵“指紋”。

智能聯動： 裝置綜合分析電阻下降趨勢和泄漏電流的突變/超標（面板鍵盤可設報警閾值），能快速判斷并定位絕緣故障點（如某相繞組、電纜段或附屬設備），遠超僅監測整體電阻的設備。

3.多重安全保障與智能預警：

雙閾值報警（電阻下限/電流上限）： 面板LED報警、測量值閃爍、對應繼電器（無源常開觸點，5A/250VAC）動作三重警示。

啟動閉鎖： 靜態絕緣不合格時，直接閉鎖電機啟動回路，杜絕帶病運行。

事件記錄： 記錄報警信息，便于追溯分析。

4.強大的系統集成與兼容性：

MODBUS-RTU over RS-485： 支持主流波特率，輕松接入DCS、SCADA或狀態監測平臺，實現數據遠傳和集中監控。

寬電源輸入 (65~255V AC/DC)： 適應嚴苛工業現場電源環境。

緊湊設計： 標準盤裝尺寸（80x160x200mm），節省空間。

三、 為技術人員帶來的變革性價值

1.運維效率躍升： 徹底告別靜態絕緣人工測量，冷備用電機隨時具備安全啟動條件（“熱備用化”），顯著縮短檢修窗口和應急響應時間。

2.安全防御前移： 動態監測不再是“瞎子摸象”。通過電阻與泄漏電流的協同分析，在絕緣劣化早期（甚至尚未引發保護跳閘時）即可精準定位隱患點，變被動跳閘為主動干預，有效防范事故擴大與災難性故障（如相間短路、電機燒毀）。

3.決策支撐強化： 連續的動靜態監測數據，結合事件記錄，為評估絕緣老化趨勢、制定精準預試檢修計劃、優化設備壽命管理提供堅實的數據基礎。

4.系統保護延伸： 在線監測值反映的是包含電機、電纜、變壓器繞組等在內的整個不接地高壓系統對地絕緣狀況，可作為傳統接地保護的強有力補充，尤其擅長捕捉緩慢發展的絕緣下降過程。

工程師應用提示：

1.選型確認： 確保適用電壓等級（AC 3/6/10kV）。

2.報警設定： 根據規程和具體設備狀況，科學設定絕緣電阻下限（1-500MΩ）和泄漏電流上限（1-1999mA）報警值。

3.安裝規范： 注意開口尺寸（77x154mm），確保良好接地，并考慮RS-485通訊的布線規范與終端匹配。

4.數據利用： 積極利用RS-485接口和MODBUS協議，將數據接入上層系統，實現智能化分析與預警。

結語:

ZXGJK-101電機絕緣在線監測裝置并非簡單的功能疊加，而是通過動靜態雙模態監測機制與絕緣電阻-泄漏電流雙參數協同分析的核心創新，構建了一套貫穿高壓電機（及系統）全生命周期的智能化絕緣安全防御體系。它解決了傳統監測手段的割裂性、滯后性與定位模糊的痛點，賦予技術人員前所未有的絕緣狀態感知能力和事故預防主動權。對于追求本質安全、提升運維智能化水平的企業和技術團隊而言，ZXGJK-101代表了一種值得關注和投入的先進解決方案。擁抱這項技術，意味著為關鍵電力設備筑牢了一道更智能、更主動的安全防線。
