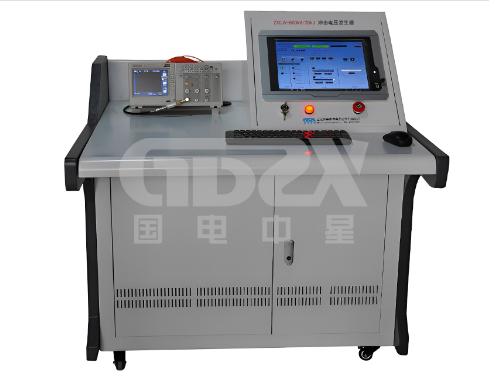

ZXCJV-800kV/20kJ沖擊電壓發生器的技術解析與革新

在高壓電力設備的絕緣強度驗證領域，沖擊電壓發生器扮演著“試金石”的關鍵角色。傳統沖擊發生器常受限于體積龐大、操作復雜、穩定性不足等問題。而ZXCJV-800kV/20kJ沖擊電壓發生器憑借一系列創新設計，為技術人員提供了更高效、更可靠的測試解決方案。

核心技術創新：

1.革命性電容器設計（對比傳統油浸式）：

高密度固體干式電容： 采用全絕緣干式封裝（±100kV/級），徹底杜絕漏油風險，環境友好且免維護。其固有電感極小，熱穩定性?xún)?yōu)異（工作變形<1mm），為國內首創。

超小型化實現： 基于瑞士HAEFELY SGS系列主回路設計，結合固體電容優勢，整機體積和重量顯著低于同等級傳統油浸設備，提升實驗室空間利用率和部署靈活性（可移動設計）。

2.高可靠觸發與同步系統（對比常規觸發球隙）：

“靠球觸發”技術： 實現無誤觸發、磨損小、定位快速精準，同步范圍>20%，觸發可靠性遠超常規球隙（通常<15%）。無極性效應設計簡化了觸發回路。

極低誤動率： <1%的誤動率保障了測試序列的連貫性和結果準確性，避免因誤觸發導致的無效試驗和時間浪費。

3.精密波形調控與耐久保障：

無感調波電阻： 康銅絲無感繞制、樹脂真空澆鑄的板形電阻，結合彈簧壓接快插機構，確保接觸可靠、低電感，輸出波形光滑無毛刺（對比易松動或接觸不良的結構）。

卓越熱容量： 波頭/波尾電阻、充電電阻均具備高散熱能力，支持設備在<80%額定電壓下連續運行，或在>80%時間斷工作，滿足長時間、高強度測試需求。

4.智能化控制系統（對比手動/半自動系統）：

PLC核心 + 光纖通信： 以可編程控制器為核心，兩芯光纜傳輸指令及狀態，徹底規避電磁干擾，保障控制與計算機系統安全。

多功能操作模式： 支持手動、全自動、程序控制，層次獨立，可靠性高。配備專用軟件，可與峰值表、示波器等聯用，實現試驗、測量、分析一體化。

精準充電控制： 函數控制恒流充電，電壓穩定度達0.5%，面板顯示精度1%，支持直接設定目標電壓與充電時間。

人機交互優化： 液晶面板實時顯示充電狀態、球隙距離（支持自動/手動調節），并可輸入?yún)?shù)、查看設備狀態（自放電、未觸發、正常觸發等）。

全方位安全保障機制：

1.連鎖保護： 接地操作與充電控制嚴格連鎖，強制確保操作安全流程。

2.智能保護： 過流、過壓自動保護；充電異常保護（自動/手動觸發）；可調時延截波觸發及點火反饋。

3.可靠接地： 電磁鐵驅動自動接地機構（經≤0.5Ω電阻），設備主體及充電部分接地可控。

4.電磁兼容： 隔離濾波屏蔽設計，有效抑制干擾。

關鍵性能指標一覽：

ZXCJV-800kV/20kJ沖擊電壓發生器代表了沖擊試驗技術的顯著進步。其干式固體電容器解決了漏油痼疾，靠球觸發與寬同步范圍確保了極高的觸發可靠性，無感電阻與彈簧壓接結構保障了純凈無毛刺的沖擊波形，而基于PLC和光纖通信的智能控制系統則大大提升了測試效率、精度與安全性。對于從事高壓設備研發、檢測與認證的技術人員而言，該設備不僅是一臺強大的測試工具，更是提升工作效率、獲取可靠數據、保障試驗安全的理想選擇。其超小型化和可移動性，也為實驗室空間優化和現場試驗提供了前所未有的便利。
