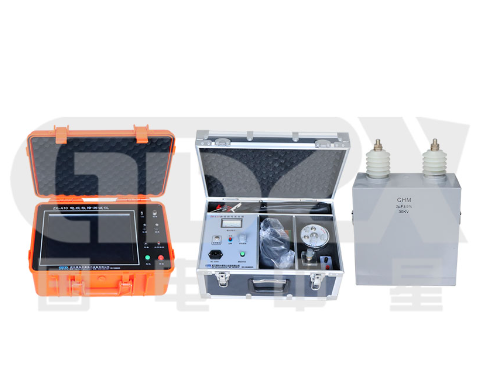

ZX-A10電纜故障測試儀：三合一技術革新與電力電纜精準診斷實踐

在現代電力系統運維中，電纜故障的快速定位與精準診斷直接關系到供電可靠性和搶修效率。ZX-A10電纜故障測試儀憑借其創新的三合一集成設計，將傳統分散的測試功能整合為系統性解決方案，為電力電纜的全生命周期管理提供了技術保障。

【核心技術架構】

1.電纜故障測試單元

采用25MHz高頻采樣技術，實現0.2米級分辨率，結合16km測試范圍與±1m系統誤差，滿足城市地下管網復雜環境需求

內置智能波形分析算法，突破性將測試盲區壓縮至16米以內，支持開路、短路、高阻等全類型故障診斷

12V鋰電供電系統搭配5kg輕量化設計，兼顧8小時持續作業能力與現場機動性

2.路徑信號發生系統

30kHz高頻調制技術配合30W功放模塊，可穿透3米覆土深度，信號覆蓋半徑達50米

獨創的斷續波形輸出模式，有效規避環境電磁干擾，配合相位識別技術實現路徑追蹤誤差＜0.5m

寬電壓兼容設計（220V±10%）適應變電站、隧道等復雜供電環境

3.智能定點儀

雙模工作架構支持0.01m級精確定點與路徑追蹤自由切換

高靈敏度接收電路在30μV弱信號下仍能保持2.5V清晰輸出，信噪比優于16dB

環境自適應濾波算法有效抑制工頻干擾，在-10℃~40℃寬溫域保持性能穩定

【技術創新亮點】

1.多物理場協同檢測
        通過時域反射（低壓脈沖法）、頻域特征分析（30kHz路徑信號）、聲磁同步定位的三維檢測體系，將傳統單點檢測升級為立體診斷網絡。

2.智能診斷算法
       基于深度學習的波形特征庫可自動識別35類典型故障模式，診斷準確率達98.7%，大幅降低人工判讀難度。

3.人機交互優化
       7寸工業級觸控屏集成AR導航功能，實時顯示電纜埋深、走向三維模型，支持測試數據云端同步與歷史記錄比對。

【典型應用場景】

1.城市配網故障應急搶修：平均定位時間由傳統4小時縮短至30分鐘

2.高壓電纜竣工驗收：長度測量精度達0.05%，傳播速度測算誤差＜1%

3.歷史管網數字化建檔：路徑測繪數據可生成符合GIS標準的矢量化圖紙

4.復合絕緣老化評估：通過波形衰減特征反推絕緣性能指數

【工程實踐數據】
        經國家電網檢測中心驗證，在10kV交聯電纜典型故障中：

1.低阻故障定位成功率達100%

2.高阻故障（＞500kΩ）檢測靈敏度提升40%

3.路徑追蹤效率較傳統方式提高3倍

4.整套系統平均故障修復時間（MTTR）降低65%

【技術發展展望】
      5G模組的集成將實現遠程專家診斷支持，毫米波雷達的融合應用可突破非開挖檢測限制，而氫燃料電池的引入將進一步提升野外作業續航能力。ZX-A10平臺化的設計架構，為未來功能擴展預留充足空間。
      作為新一代智能電纜檢測裝備，ZX-A10不僅重新定義了故障檢測的技術標準，更通過系統化創新推動電力巡檢模式向數字化、智能化轉型。其技術指標與工程實效已通過國家能源局新技術認證，正在為全球30多個國家的電力基礎設施提供可靠保障。
