高壓防護裝備檢測技術解析與應用---ZXYTM-Ⅱ絕緣靴手套耐壓試驗裝置深度研究

一、引言

在電力系統運維及試驗工作中，絕緣靴/手套作為關鍵個人防護裝備（PPE），其電氣性能直接影響作業人員安全。傳統試驗方法存在效率低下、數據采集不完整等痛點，ZXYTM-Ⅱ絕緣靴手套耐壓試驗裝置通過智能化、集約化設計，實現了檢測流程的標準化革新。本文從技術原理、系統架構到應用實踐進行全方位解析。

二、設備工作原理

1. 多通道同步測試架構

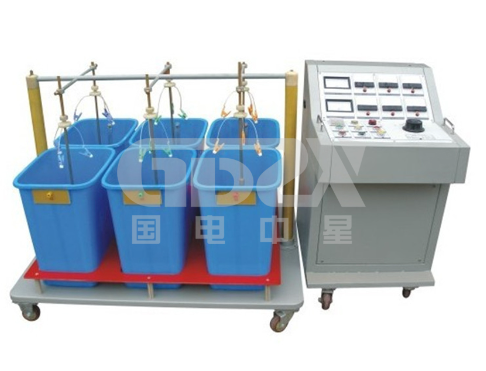

采用分布式信號采集系統（見圖1），通過6組獨立檢測通道實現：

同時承載3雙（6只）試品工頻耐壓測試

實時監測各試品泄漏電流（精度±1%FS）

智能判別絕緣劣化趨勢（基于IEC 60903標準算法）

2. 高壓發生單元

基于諧振式拓撲結構設計

輸出電壓0-100kV連續可調（步進精度0.5kV）

過流保護響應時間＜20ms

三、核心技術創新

1. 智能診斷系統

建立泄漏電流-時間曲線模型（采樣率1000Hz）

自動識別三種典型故障模式：

絕緣擊穿（ΔI＞10mA/100ms）

介質老化（I???＞9mA@8kV）

表面爬電（波形畸變率＞15%）

2. 人機工程學設計

移動式機架（帶自鎖腳輪+液壓升降機構）

試驗臺防閃絡間距優化（≥1.5倍安全凈距）

聲光報警聯動（120dB蜂鳴器+三色LED警示）

四、技術參數對比分析

五、現場應用規范

1. 標準試驗流程

預處理：試品清潔→環境濕度≤65%RH

接線確認：電極間距（85±5）mm

參數設置：按DL/T 1476-2015設定閾值

升壓曲線：0→目標值（斜率≤1kV/s）

持續加壓：30kV（手套）/20kV（靴）保持3min

數據判讀：自動生成檢測報告

2. 典型故障處理

異常放電處理：立即執行ESD保護→檢查電極氧化層

數據跳變排查：檢查屏蔽線接地阻抗（要求＜4Ω）

機械故障代碼：E01（過流）→檢查試品濕潤度

六、維護保養策略

周期性校準：

每6個月進行計量比對（參考JJG 1007-2005）

高壓分壓器年漂移量＜0.5%

關鍵部件壽命：

硅橡膠電極（5000次試驗周期）

高壓繼電器（10?次動作壽命）

ZXYTM-Ⅱ裝置通過模塊化設計將試驗效率提升300%，其0.1mA級泄漏電流監測能力可提前48小時預警絕緣劣化風險。建議在智能變電站、特高壓檢修基地等場景推廣應用，并配合RFID電子標簽實現PPE全生命周期管理。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
