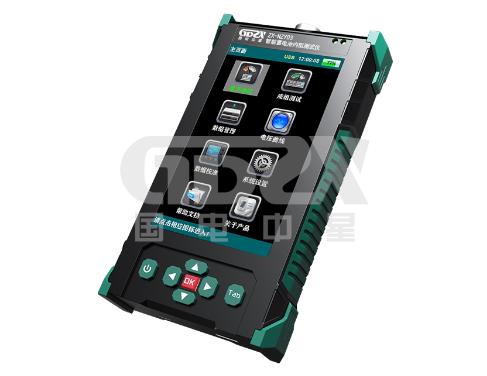

ZX-NZY03智能蓄電池內阻測試儀技術解析與工程應用實踐

 一、簡介
      蓄電池作為電力系統、通信基站、數據中心等場景的關鍵后備電源，其健康狀態直接影響系統可靠性。傳統維護方式依賴電壓監測和定期容量測試，存在效率低、預警能力不足等問題。ZX-NZY03智能蓄電池內阻測試儀通過多參數同步測量與智能分析技術，為蓄電池健康管理提供創新解決方案。本文從技術原理、功能實現和工程應用三個維度進行深度解析。

二、核心技術創新
       2.1 多模態測量系統
       設備采用四線制Kelvin測量法實現0.01mΩ-120mΩ寬域內阻檢測，結合同步電壓測量（±0.2%精度）和電導值（20-19,990S）雙參數表征。通過DSP數字信號處理技術，有效抑制紋波干擾，在復雜電磁環境下仍保持0.5%rdg的測量精度。

2.2 智能診斷算法
       內置三層診斷模型：

基礎層：實時比對IEEE 1188標準閾值

趨勢層：基于歷史數據的回歸分析

關聯層：同組電池相對劣化率計算
      通過三層模型協同判斷，可提前3-6個月預警容量衰減故障。

2.3 人機交互優化
      采用電容式多點觸控技術，配合800×480分辨率5寸真彩屏，實現手勢操作（縮放/滑動）與實體按鍵的互補設計。獨創的"示波器模式"可動態顯示電壓波動波形，輔助識別間歇性微短路等隱蔽故障。

三、工程應用規范
      3.1 測試流程設計
      標準測量流程：
    ① 系統拓?fù)鋻呙瑁ㄗR(shí)別電池組結構）
    ② 無線同步校準（消除接觸電阻影響）
    ③ 連續掃描模式（0.5秒/節的自動序列測量）
    ④ 異常點復測確認（自動標記偏離值>15%的個體）

3.2 數據管理架構
     采用分層存儲設計：

本地緩存：每組500節電池的原始波形數據

TF卡存儲：CSV+二進制雙格式冗余備份

云端同步：通過USB虛擬串口實現自動上傳
      支持SQLite數據庫查詢，可按時間/位置/劣化率等多維度檢索。

四、典型故障診斷案例
      4.1 案例1：通信基站電池組容量失衡
      某2V/500Ah閥控鉛酸電池組出現容量跳水，傳統方法未檢出異常。使用ZX-NZY03檢測發現：

內阻離散度＞8%（正常＜5%）

第23節電池電導值突降30%

電壓紋波系數異常（示波器模式捕捉到200mV波動）
      解體檢查證實極柱腐蝕導致的接觸不良。

4.2 案例2：數據中心鋰電模組早期失效
      某48V鋰電系統循環壽命未達設計值，設備通過趨勢分析發現：

內阻月增長率＞0.5mΩ/月

容量估算曲線呈現指數衰減特征

溫度關聯分析顯示冷卻不均問題
      提前更換異常模組避免系統癱瘓。

五、設備使用進階技巧
       5.1 補償設置

導線補償：輸入測試線阻抗值（默認0.25mΩ/m）

溫度補償：?jiǎn)⒂肗TC傳感器或手動輸入環境溫度

歷史基線：導入上次測試數據作為基準參考

5.2 專家模式
      長按F3鍵進入高級設置：

采樣率調節（1k/10k/100k Hz）

FRA頻率響應分析（10Hz-1kHz掃頻）

直流內阻模式（排除交流阻抗影響）

六、維護與校準
      建議每6個月或5000次測量后執行：
      ① 基準電阻校準：使用FLUKE 742A標準電阻器
     ② 電壓基準溯源：對比Agilent 3458A萬用表
     ③ 系統自檢：執行內置的ADC線性度測試程序
     ④ 固件升級：通過數字簽名驗證確保程序完整性

七、技術展望
     下一代產品將集成：

無線Mesh組網測量

脈沖負載測試功能

紅外熱成像融合診斷

基于機器學習的壽命預測模型
      ZX-NZY03通過將精密測量技術與智能診斷算法結合，實現了蓄電池維護從"定期巡檢"到"狀態預判"的轉變。技術人員需深入理解其技術原理，結合現場工況靈活運用多種檢測模式，充分發揮設備在預防性維護中的價值。建議建立標準化檢測流程，將測試數據納入資產管理系統，推動蓄電池管理向數字化、智能化轉型。
