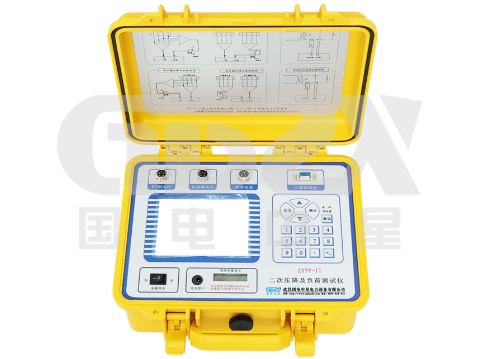

ZXYF-Ⅱ系列二次壓降及負荷測試儀的技術解析

ZXYF-II系列二次壓降及負荷測試儀是一款專為電力系統設計的高精度測量設備，主要用于對互感器二次回路的壓降及負荷進行精確測量。該設備集成了先進的電子技術和數字化處理方法，能夠滿足不同場景下的測量需求。本文將從設計原理、性能特點、技術優勢及應用場景等方面對ZXYF-II系列測試儀進行詳細解析。

一、設計原理與核心功能

ZXYF-II系列測試儀基于電子式原理結合DSP（數字信號處理）技術，通過數字化信號處理實現高精度測量。其核心功能包括：

二次壓降測量
測量互感器二次回路的壓降，支持三相三線、三相四線及單相全自動測量模式。

二次負荷測量
采用鉗型電流表采樣電流，無需斷開二次回路即可完成在線測量，支持CT（電流互感器）和PT（電壓互感器）的二次負荷測試。

數據存儲與傳輸
置大容量存儲器，可存儲480組測量數據，數據支持掉電保存（最長十年）；配備RS-232通訊接口，方便與計算機聯機傳輸數據。

智能化操作配備大屏幕漢字液晶顯示器，所有操作均通過漢字菜單提示，簡化了用戶操作流程。

二、性能特點與技術優勢

ZXYF-II系列測試儀憑借其先進的設計和豐富的功能，在同類產品中具有顯著的技術優勢：

高精度測量

比差測量范圍為0.001%～19.99%，角差測量范圍為0.01’～599’，分辨率達到0.001%和0.01’。

在50mA的工作電流下，能分辨1mΩ的電阻和電抗；在5V的工作電壓下，能分辨0.001mS的電導和電納。

自動化與智能化

具備量程自動切換功能，確保在不同測量范圍內保持高精度。

測量完成后自動計算相關參數（如比差、角差、導納、阻抗等），便于用戶分析。

抗干擾能力
采用DSP技術優化信號處理算法，有效抑制外界電磁干擾，提升測量穩定性。

便攜性與長續航

采用輕量化設計，體積小、重量輕，便于攜帶。

配備大容量7.2V 11Ah鋰電池，支持長達24小時連續工作；支持外接充電器，在電池電量不足時仍可繼續使用。

安全性與可靠性

工程塑料機箱設計，具備良好的防護性能。

對測試回路不產生任何影響，避免系統保護誤動作。

三、技術指標與適用范圍

ZXYF-II系列測試儀的技術指標覆蓋了廣泛的測量范圍，適用于多種場景：

二次壓降測試

測量范圍：比差0.001%～19.99%，角差0.01’～599’。

工作電壓范圍：50V～120V。

電壓表頭準確度：0.5%。

二次負荷測試

CT二次負荷：阻抗測量范圍0.1Ω～50.0Ω，測量準確度達到2%。

PT二次負荷：導納測量范圍0.1mS～50.0mS，測量準確度同樣為2%。

工作條件

溫度范圍：-5℃～40℃。

相對濕度：<95%（25℃）。

海拔高度：<2500m。

四、應用場景與實際價值

ZXYF-II系列二次壓降及負荷測試儀廣泛應用于電力系統中互感器的校驗和維護工作，具體應用場景包括：

變電站與配電系統
對互感器二次回路進行定期檢測，確保計量準確性和系統穩定性。

發電廠與輸電線路
在不停電狀態下進行在線測量，避免因斷開回路導致的系統停運風險。

電力設備制造與維修
用于互感器出廠檢驗及維修后的性能驗證。

通過使用ZXYF-II系列測試儀，電力系統能夠顯著提高測量效率和準確性，降低運維成本，為電網的安全穩定運行提供有力保障。

ZXYF-II系列二次壓降及負荷測試儀以其高精度、智能化、便攜性和可靠性，成為電力系統中不可或缺的測量工具。隨著智能電網建設的推進和技術的不斷進步，未來該系列產品有望在以下方向進一步發展：

智能化升級
引入人工智能算法，實現測量數據分析與異常預警功能。

無線通信功能
支持無線數據傳輸，提升現場測量的靈活性和效率。

擴展應用場景
開發適應更多特殊環境（如高海拔、極端溫度）的定制版本。

總之，ZXYF-II系列測試儀憑借其卓越的技術性能和廣泛的應用價值，將繼續在電力系統中發揮重要作用。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
