電氣設備交流耐壓試驗一般要求及注意事項

發電機：

對于水內冷電機時，應要求水質合格，電導率<1.5us/cm；充氫前進行，耐壓前的條件，一般是絕緣1000MΩ以上，吸收比合格，尤其是大容量的，應達1.6左右，水質電阻應達30KΩ，要求各匯水管測點連在一起，如600MW機組(哈爾濱)1-90測溫端子，74、75、76匯水管端子等；但對于匯水管死接地的發電機，交流耐壓前的絕緣根據廠家的規定，一般有2~3MΩ就差不多了。

交流電動機：

6KV電機的Us為10KV，10KV電機的Us為16KV，大容量電機一般應分相進行，中性點不引出時可三相一同進行。

變壓器：

應盡量利用規程的條款規定，8000KVA以下，Ue在110KV以下的應進行交流耐壓試驗，如10KV的所有干式變和油浸變等應三相短接，非被試側也應三相短接接地，否則會有容升現象在有試驗設備時，應進行耐8000KVA及以上，Ue在110KV以上，壓試驗，應靈活與監理、質檢部門溝通。

10KV的電壓互感器和電流互感器：

10KV的半絕緣PT，無法進行耐壓，實際上作伏安特性時已經進行感應耐壓，但全絕緣的就要進行24KV的耐壓，此時的一，其二次側次A、N短接，次全部短接接地。6KV的CT耐壓時，不能開路，必須全部短接接地，一般隨6KV斷路器對地耐壓一同進行，此時應作好相應的措施(PT抽出來，避雷器線拆開，CT二次短接)。

真空斷路器：

斷口的耐壓等級一般按出廠試驗電壓的規定的75%或80%進行，不應有斷口閃絡和擊穿。

一般試驗程序及注意事項：

任何被試品在交流耐壓前，應先進行其他絕緣試驗，合格后再進行，充油設備如油浸變應靜止規定的時間，以排除內部可能殘存的氣體。試驗前應測試絕緣電阻，試驗現場應設置安全區域、懸掛“高壓危險“的標志牌和圍欄，保護球隙應調整好，一般為1.1~1.15 倍試驗電壓，整定過流保護，一般為1.5倍電容電流，加壓前要檢查調壓器的零位，不可沖擊加壓。

升壓過程中應密切監聽被試品有何異響、關注電流表的擺動，如無破壞性放電發生，則認為耐壓通過，耐壓后應測試被試品的絕緣電阻以比較。在耐壓過程中如發現電壓表指針擺動過大電流表指示急劇增加、被試品冒煙、閃絡或發出擊穿響聲，應立即停止升壓。

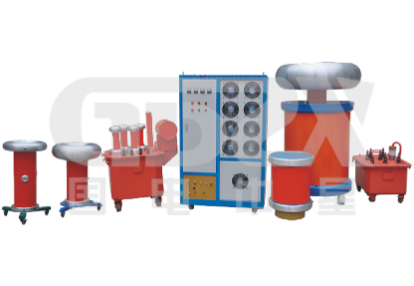

       國電中星是專業的變壓器測試設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：m.i-361.com。
