變壓器繞組變形測試的試驗結果影響因素

變壓器繞組變形測試的意義

短路損壞的嚴重性

全國近10年來因?yàn)樽儔浩骺苟搪纺芰Σ蛔?，而在運行中因外部短路造成變壓器損壞的平均事故臺次，占每年總事故臺次的44%，其中110kV占80%。

短路損壞的主要表現特征

繞組變形(扭曲，移位，鼓包)

繞組變形測試的意義

及時發現有繞組變形的變壓器，并進行吊罩和檢修，從而防止變壓器事故的發生。

繞組變形測試的影響因素

雜散電容的影響：

變壓器套管母線的對地雜散電容往往是不固定的，三相結果的重復性，得出較為精確的診斷結果，測試應在變壓器處干完全與電網隔離的狀態下進行。測量前應拆除與變壓器套管端頭相連的所有引線，并使拆除的引線盡可能遠離被測變壓器套管，以減少其雜散電容的影響。

分接開關的位置影響：

變壓器繞組的頻率響應特性與分接開關的位置有關,測試時應檢查并記錄分接開關的位置。建議在最高分接位置下測量，以便能夠包含整個繞組的圖譜信息；或者應保證每次測量時分接開關均處于相同的位置(一般選額定分接)，以便對試驗結果進行前后比較。

靜電電荷影響：

為避免繞組中儲存的靜電電荷損壞測試系統變壓器繞組變形測量需在直流試驗項目之前進行。如果被測變壓器剛剛完成直流試驗項目，則在連接測試回路前須對變壓器繞組進行充分放電。

連接的影響：

因測量信號較弱，激勵信號和響應信號測量端應與變壓器繞組端頭可靠聯接，減小接觸電阻。測量引線本身的雜散電容也會影響頻響特性的測試結果,測試時應使用專門配置的測量電纜及連接引線，并盡可能使這些引線(包括注人單元和檢測單元)遠離被測繞組的套管。

接地的影響：

輸入單元和監測單元的接地線應共同聯接在變壓器鐵心接地處，接地線應盡可能短且不應纏繞。

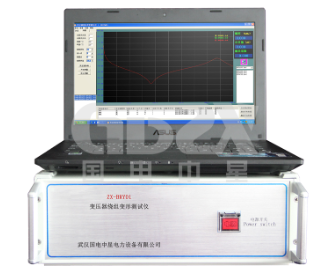

       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
