真空滅弧室真空試驗

真空斷路器斷續器的真空度必須保持在一定范圍內，這是可靠斷開的必要條件。真空度用氣體的絕對壓力值表示，絕對值越低，真空度越高。

真空斷路器內氣體壓力增加的斷路器不能中斷短路電流，甚至負載電流。真空滅弧室的真空度一般保持在104Pa～106Pa之間。根據國家標準，對于運行中的真空斷路器，真空滅弧室的真空度不應大于6.6×102Pa。當真空度大于此值時，必須更換真空斷續器。真空斷路器斷續器真空度的測試主要有以下兩種方法：

1.交流耐壓法

如果真空斷路器內部處于大氣壓，只要向其施加17～19kV的交流電壓，真空斷路器內的介質就會破裂。

因此，為了確定斷續器內部是否保持高真空度，可以對真空斷續器進行AC 42kV耐壓測試以進行檢查。如果內部沒有足夠高的真空，在該測試電壓下，真空斷續器幾乎不會延遲地被擊穿，因此只要在該測試壓力下能夠持續60秒，真空斷續器的真空度就很好。

2.真空度測試方法

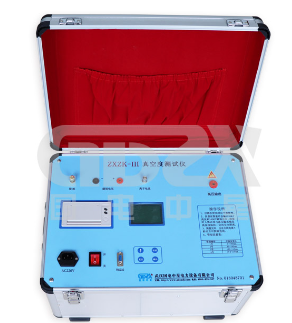

真空測試儀由微機控制，自動完成整個測試過程?？芍苯语@示真空數據，測量范圍為104Pa～101Pa。從軟件設計上進行處理，濾除干擾因素，提高現場抗干擾能力和測量精度。

通過真空測試儀的測試，建立了相應的設備臺賬，記錄了各種測試數據，積累了一些經驗數據，為掌握真空斷路器的運行狀態提供了有力的依據。
